Beschreibung
Mobiles PAT-Prüfgerät mit dualer Spannungsversorgung und Bluetooth

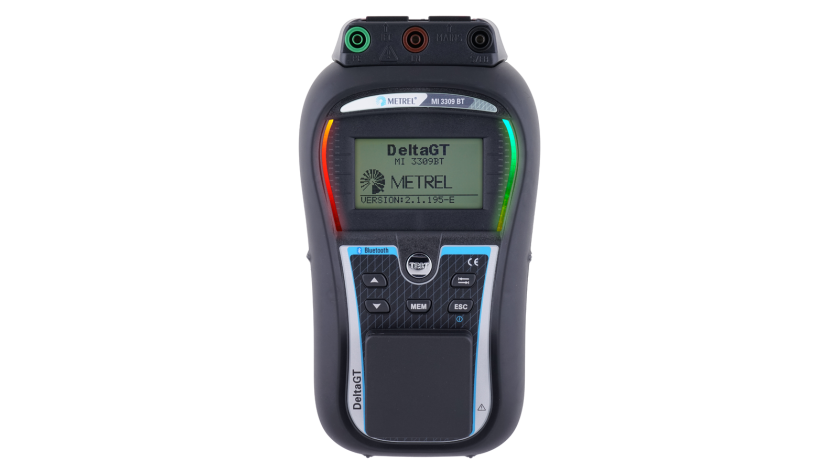

Der Metrel MI 3309 BT DeltaGT ist ein Multifunktionsmessgerät für die Sicherheitsprüfung ortsveränderlicher elektrischer Betriebsmittel. Mit dualer Spannungsversorgung (Akku oder Netz) und integrierter PRCD-Prüf-Technologie führt das Gerät den Differenzableitstrom-Test ohne Auslösen des Netz-RCDs durch – auch im Außendienst und an Steckdosen mit vorgelagertem RCD.
Drei Highlights auf einen Blick
- Dualer Betrieb mit Akku und Netz NiMH-Akkus (Typ AA, 6 Stück) plus Netzbetrieb 230 V / 50 Hz machen das Gerät unabhängig vom Netz für Außendienst und Werkstatt.
- Integrierte PRCD-Technologie Differenzableitstrom-Prüfung ohne Auslösen des vorgelagerten Netz-RCDs – auch an Baustromverteilern und Bestandsanlagen messbar.
- Bluetooth, USB und RS232 Drei Kommunikationswege parallel – PC, Android-Tablet oder Smartphone via Bluetooth, plus optionaler Barcode-Leser AM 1105 A.
Kernnutzen im Überblick
Funktions-Bausteine die das Metrel MI 3309 BT DeltaGT vom Standard-Prüfgerät abheben.
- Funktions- und Sichtprüfung mit PASS/FAIL-LED-Anzeigen
- Schutzleiterwiderstand mit 200 mA Prüfstrom
- Isolationswiderstand 250 V und 500 V Prüfspannung bis 199,9 MOhm
- Ersatzableitstrom 30 V AC bis 19,99 mA
- Differenzableitstrom-Prüfung ohne RCD-Auslösung
- RCD- und PRCD-Prüfung Typ AC, A, B, B+, F mit Auslösezeit-Messung
- Funktionsprüfung mit Scheinleistung bis 4 kVA
- Bluetooth-Kommunikation und Android-App aPATLink
Akku plus integrierte PRCD-Technik macht den DeltaGT zum echten Außendienst-Begleiter.
Typische Anwendungsfälle
Wie das Metrel MI 3309 BT DeltaGT im Prüf-Alltag eingesetzt wird.
Wiederkehrende PAT-Prüfung im Außendienst
Servicetechniker im mobilen Einsatz brauchen ein leichtes Gerät mit Akku-Betrieb. Der MI 3309 BT prüft Schutzleiter, Isolation und Ableitstrom nach VDE 0701-0702, dokumentiert über die aPATLink Android-App per Bluetooth und übergibt die Daten an die zentrale Service-Software.
PRCD-Schalter und Verlängerungsleitungen
PRCD-Komplettprüfung 2-polig, 3-polig, K/Di (Varistor) und S in einem Workflow. Auslösezeit, Auslösestrom und Polaritätsprüfung werden automatisch ausgeführt.
Sichtprüfung mit Barcode-Eingabe
Mit dem optionalen Barcode-Leser AM 1105 A wird die Geräte-ID automatisch eingelesen, die Prüfsequenz aus dem Speicher geladen und nach erfolgreichem Test direkt zugeordnet.
Akku-Betrieb für netzunabhängige Service-Einsätze
Sechs NiMH-Akkus vom Typ AA (im Lieferumfang) erlauben mehrere Stunden Prüfeinsatz ohne Netzanschluss. Die integrierte PRCD-Technik macht auch bauseitig vorgelagerte RCDs unkritisch.
Fazit
Der Metrel MI 3309 BT DeltaGT ist ein Multifunktions-Prüfgerät für die wiederkehrende Sicherheitsprüfung ortsveränderlicher elektrischer Betriebsmittel nach VDE 0701-0702, EN 50678 und EN 50699. Mit dualer Versorgung (Akku oder Netz) und integrierter PRCD-Prüf-Technologie deckt das Gerät den vollen PAT-Workflow ab.
Die Bluetooth-Anbindung an aPAT-Link plus die Android-aMESM-App machen Auftragserfassung, QR-Code-Scan und Prüf-Berichterstellung mobil, Service-Techniker liefern direkt aus dem Außendienst ab.
messkom liefert das Gerät als langjähriger Metrel-Fachhandel aus Mauern bei München, inklusive deutschsprachiger Beratung, Erst- und Folgekalibrierung sowie Geräte-Einweisung auf Wunsch.
