Beschreibung
Die OTDR-Messung gehört zu den anspruchsvollsten Disziplinen in der Glasfaser-Messtechnik. Komplexe Kurvenverläufe richtig interpretieren, Pulsbreiten und Wellenlängen korrekt einstellen, Ereignisse zuverlässig identifizieren – das erfordert normalerweise jahrelange Erfahrung und fundiertes Fachwissen. Mit dem EXFO iOLM (intelligent Optical Link Mapper) ändert sich das grundlegend: Diese innovative OTDR-Software macht aus jedem Techniker einen Glasfaser-Experten, unabhängig von Vorkenntnissen oder Erfahrungsstufe.

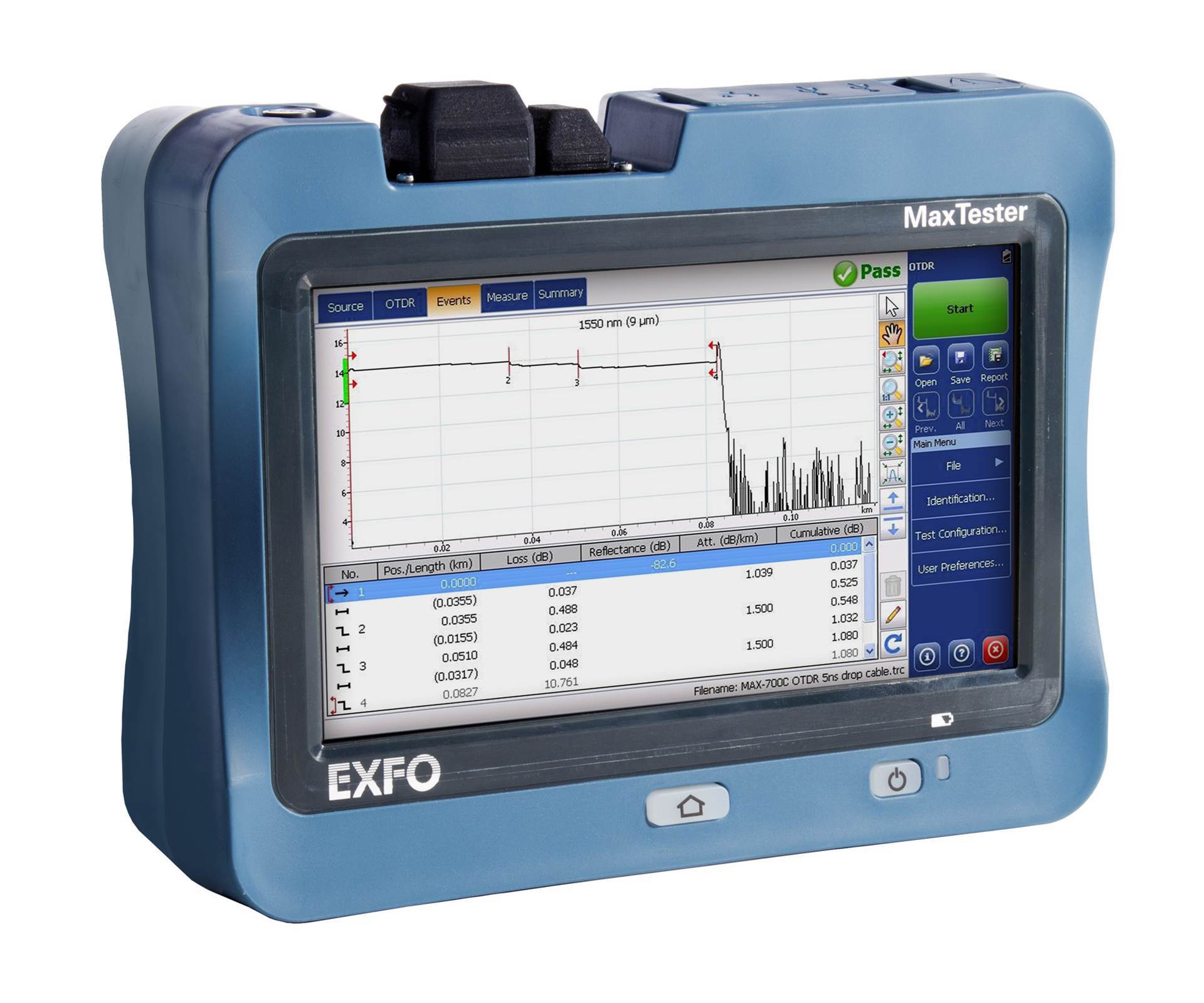

Der iOLM ist keine eigenständige Hardware, sondern eine leistungsstarke Software-Anwendung, die auf kompatiblen EXFO OTDR-Plattformen wie der MaxTester 700D-Serie oder den FTBx-Modulen läuft. Die Software nutzt intelligente Algorithmen und die patentierte Link-Aware™-Technologie, um OTDR-Tests vollständig zu automatisieren. Statt manuell Parameter einzustellen und mehrere Messkurven einzeln auszuwerten, startest du mit einem einzigen Tastendruck eine dynamische Mehrpulsmessung. Der iOLM erkennt automatisch die Streckeneigenschaften, wählt die optimalen Testparameter und führt Aufnahmemessungen bei verschiedenen Pulsbreiten und Wellenlängen durch.
Das Ergebnis ist eine übersichtliche, symbolbasierte Darstellung der gesamten Glasfaserstrecke mit eindeutiger Pass/Fail-Bewertung für jedes einzelne Ereignis. Schluss mit der aufwändigen Interpretation komplexer OTDR-Kurven – der iOLM zeigt dir auf einen Blick, wo Probleme liegen und wie du sie beheben kannst. Die integrierte Fehlerdiagnose führt dich schrittweise durch den Problemlösungsprozess und gibt konkrete Handlungsempfehlungen. Damit reduzierst du nicht nur die Einarbeitungszeit für neue Mitarbeiter drastisch, sondern vermeidest auch Fehlkonfigurationen und Fehlinterpretationen, die bei herkömmlichen OTDR-Messungen häufig vorkommen.
Die Einsatzgebiete des iOLM sind vielfältig und decken praktisch alle modernen Glasfaser-Anwendungen ab. In FTTx- und FTTH-Projekten ermöglicht die Software eine lückenlose Charakterisierung der letzten Meile bis hin zum Hausanschluss. PON-Netze mit optischen Splittern bis zu 1:128 werden ebenso zuverlässig getestet wie Punkt-zu-Punkt-Verbindungen in Metro- und Backbone-Netzen. Für Rechenzentren und Enterprise-Netzwerke bietet der iOLM mit der optionalen iCERT-Erweiterung eine normkonforme Tier-2-Zertifizierung nach TIA-568 und ISO 11801. Auch im Mobilfunk-Bereich bei FTTA-Installationen (Fiber-To-The-Antenna), DAS-Systemen und Small Cells sowie bei der Fehlerdiagnose in CWDM- und DWDM-Netzen ist die intelligente OTDR-Software die erste Wahl.
Der besondere Vorteil gegenüber herkömmlichen OTDR-Anwendungen liegt in der Kombination aus maximaler Automatisierung und höchster Messgenauigkeit. Während traditionelle OTDR-Software bei einer festgelegten Pulsbreite nur einen Teil der Ereignisse optimal erfasst, korreliert der iOLM die Ergebnisse aus mehreren Aufnahmemessungen. Dadurch werden alle Ereignisse auf der Strecke – von Spleißstellen über Steckverbinder bis hin zu Makrobiegungen – mit maximaler Auflösung erkannt und charakterisiert. Die Technologie dahinter basiert auf über 30 Jahren Erfahrung von EXFO in der Glasfaser-Messtechnik und wurde mit dem Frost & Sullivan Best Practices Award ausgezeichnet.
Für die Dokumentation und Nachbearbeitung generiert der iOLM standardkonforme OTDR-Kurvendateien im universellen Bellcore-Format (.sor), die sich nahtlos in bestehende Berichts- und Archivierungsprozesse integrieren lassen. Gleichzeitig werden alle erweiterten Messdaten in einer einzigen iOLM-Datei pro Strecke zusammengefasst, was die Berichterstellung erheblich vereinfacht. Mit der Cloud-Plattform EXFO Exchange lassen sich Testergebnisse automatisch synchronisieren, teilen und in umfassende Compliance-Berichte umwandeln – für maximale Transparenz und Effizienz im Projektmanagement.
