Beschreibung
Passiver TAP für Cisco-BiDi-Strecken

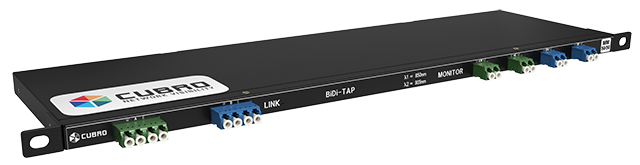

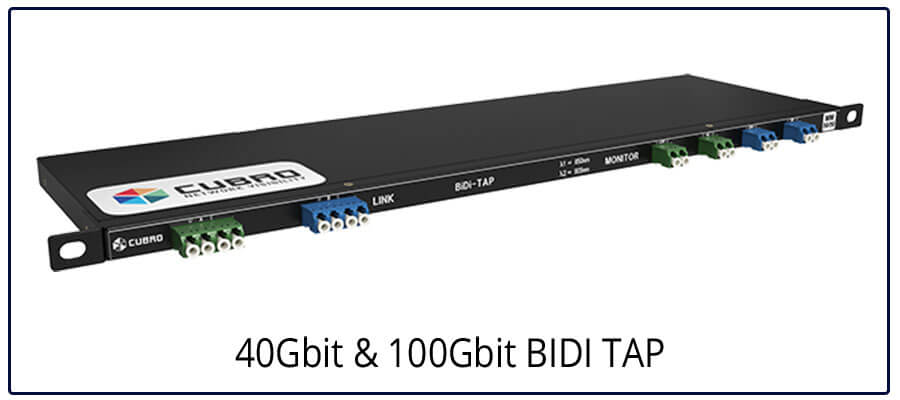

Der Cubro BiDi TAP 40G und 100G ist ein passiver Glasfaser-TAP für Cisco-BiDi-Strecken mit 40 oder 100 Gbit/s. Bei BiDi laufen Hin- und Rückrichtung über dieselbe Faser, getrennt durch zwei Wellenlängen – der TAP greift diesen Verkehr ab, ohne in die laufende Übertragung einzugreifen, und gibt ihn getrennt nach Richtung an zwei Monitor-Ports aus. Als Netzwerk TAP ist er ein klassischer Test Access Point für dein Netzwerk Monitoring und erhältlich in einer 1-Link- und einer 2-Link-Version.
Wie das Cisco-BiDi-Konzept funktioniert
Cisco löst 40 und 100 Gbit/s auf vorhandener Multimode-Verkabelung, die ursprünglich nur für 10 Gbit/s gedacht war. Ein BiDi-QSFP28 nutzt dafür zwei Wellenlängen auf einer einzigen Faser: rund 850 nm in die eine, rund 910 nm in die andere Richtung. Bei 40 Gbit/s arbeitet die Strecke mit 20G-NRZ-Modulation, bei 100 Gbit/s mit 50G-PAM4. Der BiDi TAP greift beide Wellenlängen ab und führt sie getrennt nach Richtung auf zwei Monitor-Ausgänge – einen für West nach Ost, einen für Ost nach West.
Vollständig passiv, ohne Stromversorgung
Der TAP arbeitet komplett passiv: keine Stromversorgung, keine IP-Adresse. Er ist für den Verkehr transparent und fügt keine Verzögerung hinzu. Als passenden Gegenpart nennt Cubro den Cubro Advanced Packetmaster EXA32100A: 32 QSFP/QSFP28-Ports, kompatibel mit Cisco-40/100G-Transceivern, zum Aggregieren, Filtern und Lastverteilen des abgegriffenen BiDi-Verkehrs.
Einsatzgebiete
- Sichtbarkeit auf Cisco-BiDi-Strecken mit 40 und 100 Gbit/s, ohne Eingriff in den Live-Verkehr
- Zuführung des BiDi-Verkehrs an Security- und Analyse-Werkzeuge, richtungsgetrennt
- Weiterverarbeitung über einen Advanced Packet Broker: einzelne IP-Ströme herausfiltern oder auf mehrere 10-Gbit-Werkzeuge verteilen
- Aufrüstung bestehender Multimode-Verkabelung auf 40 oder 100 Gbit/s, ohne die Messbarkeit der Strecke zu verlieren
