Beschreibung
Berührungslose Datenübertragung für rotierende Systeme
Der UCL Swift FORJ (Fiber Optic Rotary Joint) überträgt optische Signale zwischen einem feststehenden und einem rotierenden Teil einer Maschine, ohne dass die Faser mitdrehen oder unterbrochen werden muss. Er löst damit ein Problem, an dem klassische elektrische Schleifringe scheitern: Bei hohen Drehzahlen und hohen Datenraten liefern Schleifringe keine stabile Signalintegrität, weil Kontaktverschleiß, Übergangswiderstände und elektromagnetische Einstreuungen das Signal stören.
Weil die Übertragung im FORJ berührungslos auf optischem Weg stattfindet, entfallen diese Störquellen vollständig. Das Ergebnis: höhere Bandbreite bei geringeren Verlusten und deutlich längere Standzeit. Alle Bauformen sind nach MIL-STD-167-1A (Vibration) und MIL-STD-810H (Schock) zertifiziert, die Lebensdauer liegt bei über 200 Millionen Umdrehungen.
Vier Bauformen im Vergleich
Auf einen Blick: die wichtigsten Kennwerte aller vier UCL Swift FORJ-Varianten.
| Parameter | Slim 1ch | Flange 1ch | Right Angle 1ch | Multi Channel |
|---|---|---|---|---|
| Kanalzahl | 1 | 1 | 1 | 2 bis 6 |
| Max. Drehzahl | 2.000 U/min | 2.000 U/min | 2.000 U/min | 300 U/min |
| Einfügedämpfung | ≤1,0 dB | ≤1,0 dB | ≤1,5 dB | ≤2,5 dB |
| Gewicht | 20 g | 55 g | 20 g | 330 g |

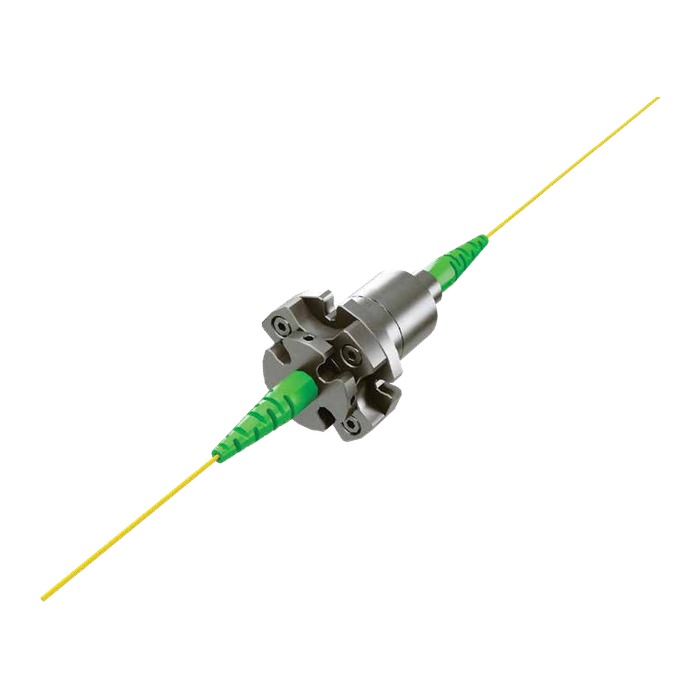

Flange 1ch: die robuste Variante
Rotor und Stator werden über eine Flanschmontage fest miteinander verbunden. Das macht den Flange 1ch zur belastbaren Wahl für Industrieautomatisierung, Verteidigungstechnik und Windkraftanlagen, überall dort, wo eine robuste mechanische Verbindung gefragt ist. Gehäusedurchmesser 17 mm, Gewicht 55 g.

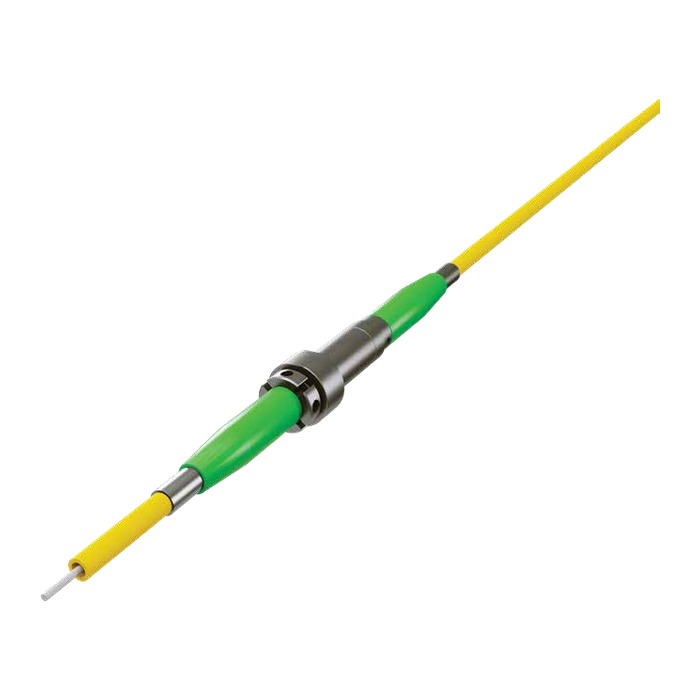

Slim 1ch: ultrakompakt für engste Einbauräume
Mit nur 6,8 mm Gehäusedurchmesser und 20 g Gewicht ist der Slim 1ch für Anwendungen ausgelegt, in denen jeder Millimeter zählt. Er eignet sich für Robotik, Medizintechnik und Präzisionsautomatisierung.

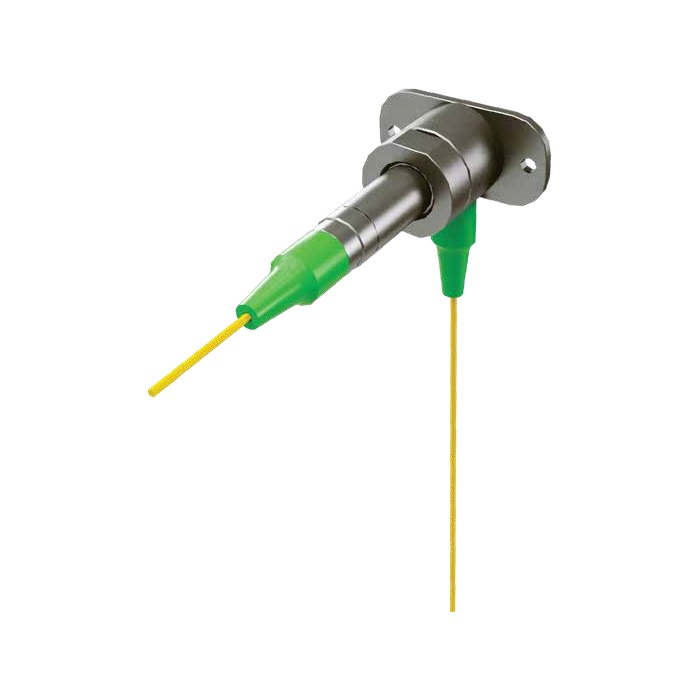

Right Angle 1ch: Faseraustritt im 90-Grad-Winkel
Wenn axial kein Platz für einen geraden Faseraustritt bleibt, löst der Right Angle 1ch die Einbausituation über einen 90-Grad-Winkel. Gehäusedurchmesser 13 mm, Baulänge 51,9 mm.

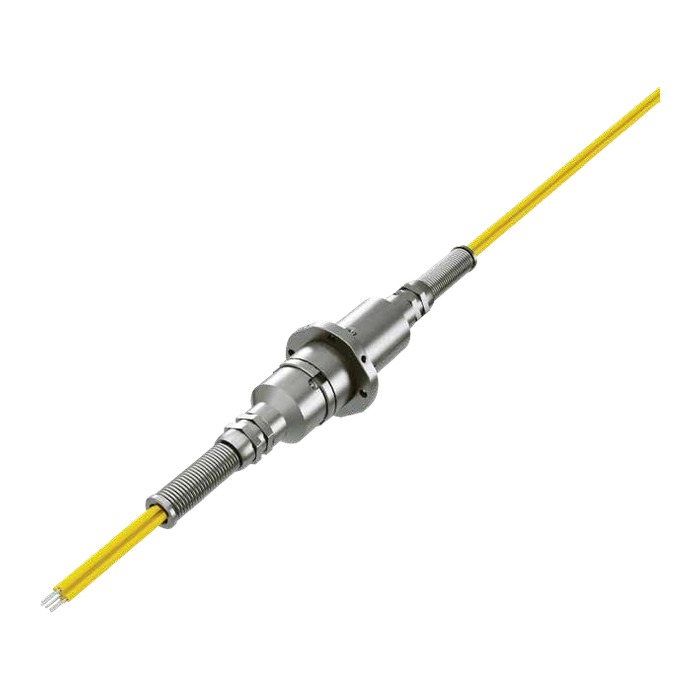

Multi Channel: bis zu sechs Kanäle gleichzeitig
Der Multi Channel FORJ überträgt zwei bis sechs optische Kanäle gleichzeitig über dieselbe Drehachse. Er bedient Systeme mit mehreren unabhängigen Signalwegen, etwa in Luft- und Raumfahrt oder Verteidigung.
Fazit
Der UCL Swift FORJ löst das Grundproblem klassischer Schleifringe, indem er Daten berührungslos auf optischem Weg überträgt. Mit vier Bauformen von ultrakompakt bis sechskanalig deckt die Baureihe ein breites Anwendungsspektrum ab, von der Robotik über Windkraftanlagen bis zu Verteidigung und Luft- und Raumfahrt.
