Softing LinkXpert SQ – Netzwerk-Qualifizierer für Kupfer, Glasfaser und WLAN
Der Softing LinkXpert SQ ist ein LAN Tester und Netzwerk-Qualifizierer in einem Gerät. Damit qualifizierst du Kupferstrecken bis 10 Gbit/s und Glasfaserstrecken bis 100 Gbit/s, prüfst WLAN und grenzt außerdem Fehler ein. Das Ergebnis dokumentierst du anschließend per Autotest mit PASS/FAIL und PDF-Report. Dadurch kannst du Netzwerkkabel testen und Strecken bei Inbetriebnahme und Service nachweisen, ohne mehrere Geräte mitzuschleppen.
Ein Gerät für Kupfer, Glasfaser und WLAN

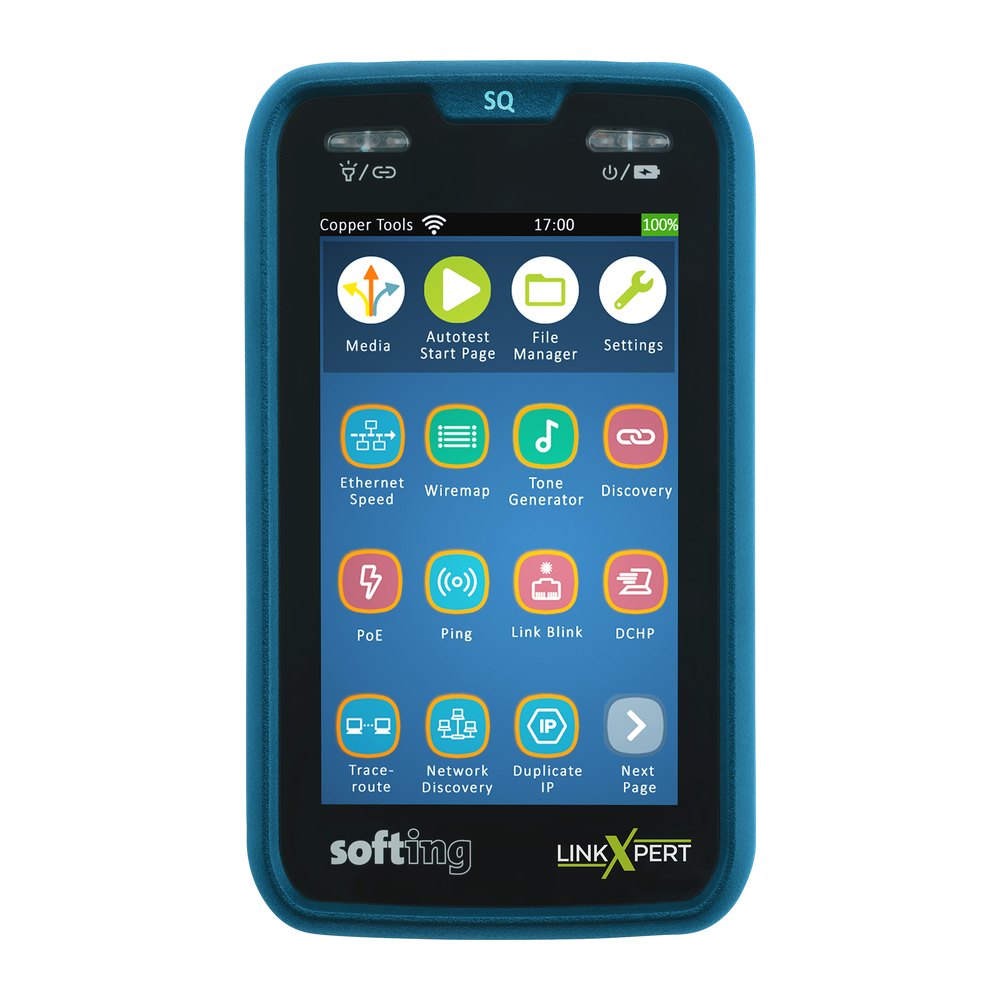

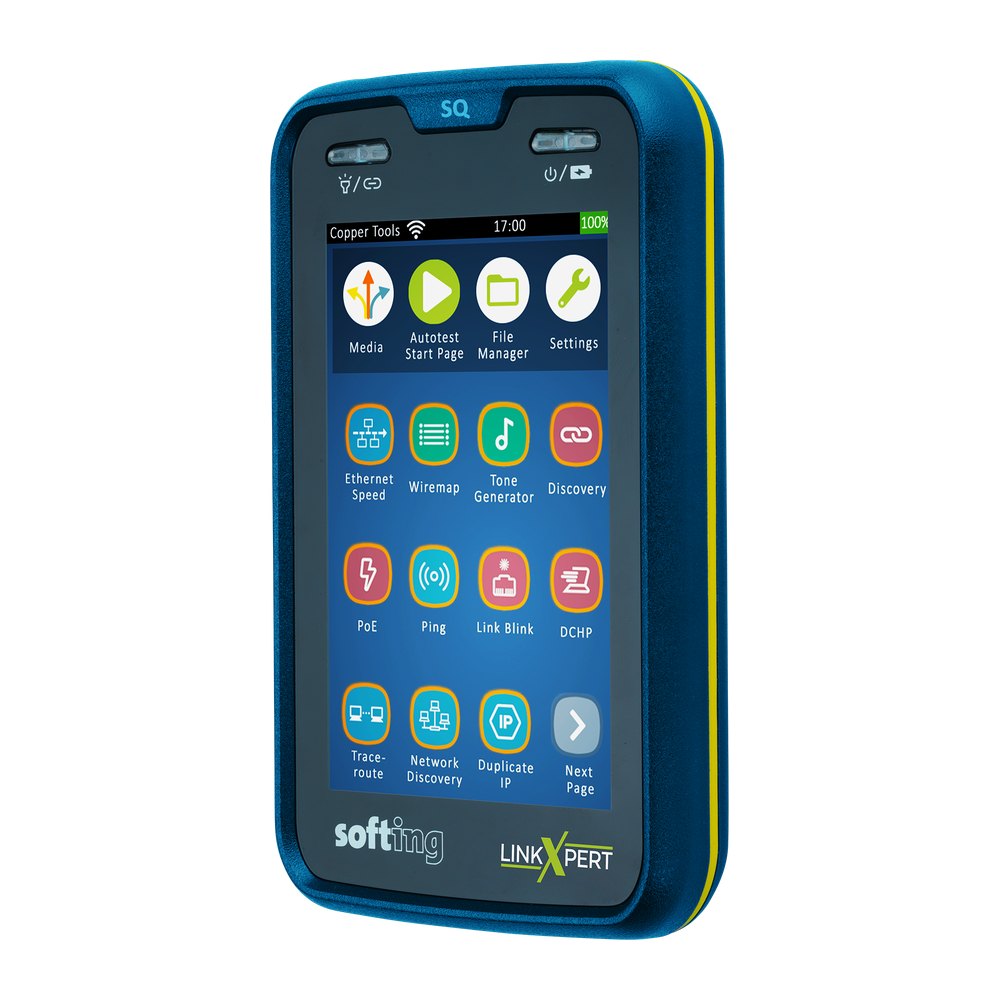

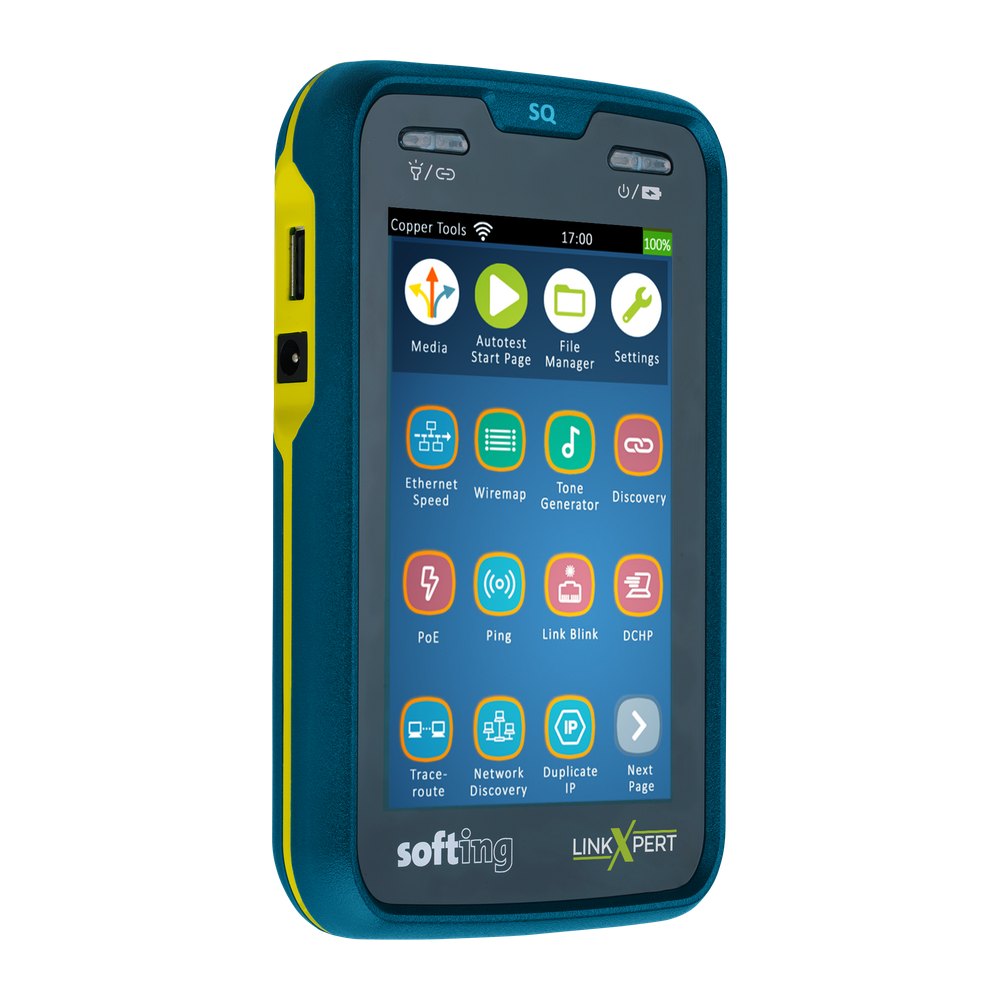

Der LinkXpert SQ ergänzt die LinkXpert-Serie von Softing um ein Gerät, das drei Medien abdeckt. Auf dem 5¼“-Touchscreen wählst du zuerst die Geschwindigkeit manuell oder per Auto-Auswahl. Danach startest du vordefinierte Tests mit Standort- und Testprofilen. Zudem entsprechen die Funktionen für WLAN und Netzwerkdiagnose denen des LinkXpert M3.
Kupfer qualifizieren von 10 Mbit/s bis 10 Gbit/s
Der LinkXpert SQ qualifiziert Kupferstrecken mit 10 Mbit/s, 100 Mbit/s, 1 Gbit/s, 2,5 Gbit/s, 5 Gbit/s und 10 Gbit/s. Darüber hinaus läuft optional ein 2-Paar-Test mit 100 Mbit/s. Außerdem bewertet das Gerät das Kupferkabel anhand von NEXT, Laufzeit und Rückflussdämpfung.
Für die Fehlersuche bringt das Gerät die Kupfer-Basisdiagnose mit: Wiremap nach 568A/B (auch Koaxial), TDR mit Fehlerlokalisierung, Längenmessung pro Paar und Split-Pair-Erkennung sowie einen internen Tongenerator. Mit dem PoE++-Lasttest belastest du außerdem Switch-Ports bis Klasse 8 / 90 W.
Ethernet-Speedtest und Autotest mit PDF-Report

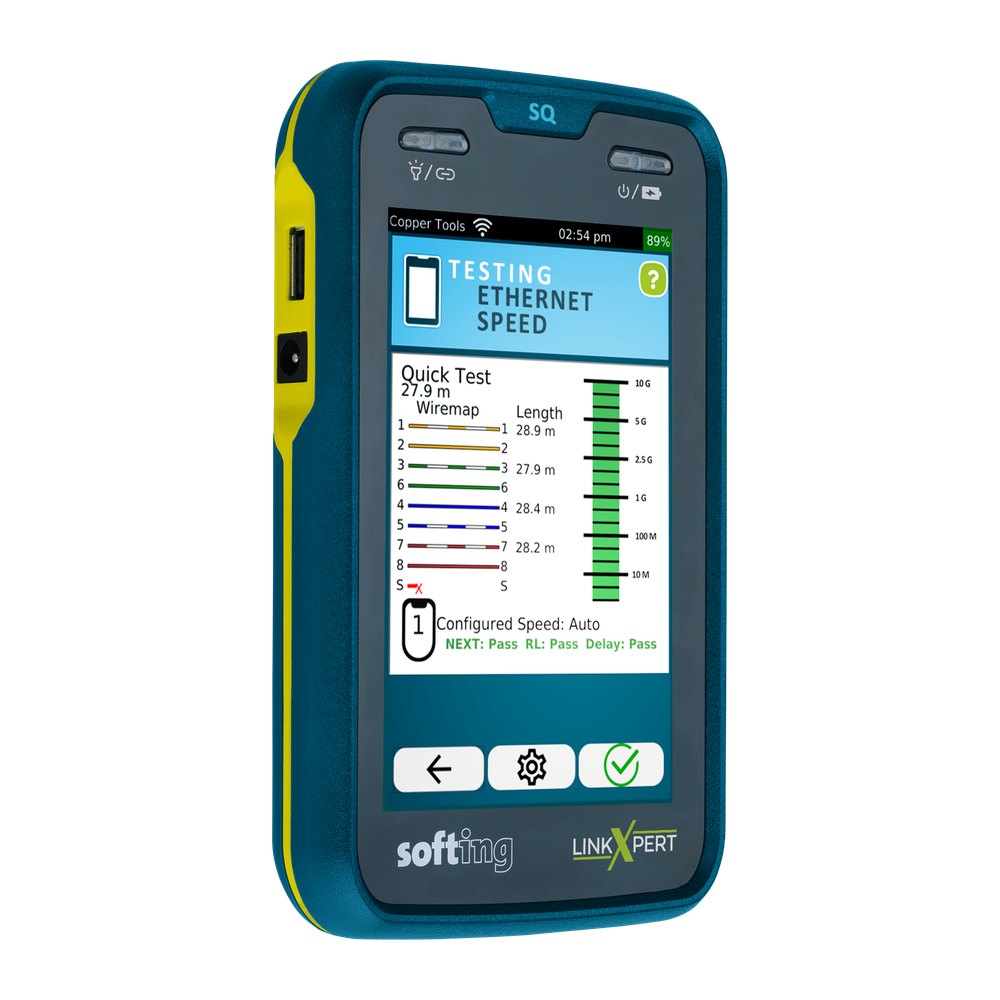

Mit dem Ethernet-Speedtest prüfst du, welche Übertragungsrate eine Kupferstrecke tatsächlich trägt. Dafür wählst du die Geschwindigkeit zuerst manuell oder per Auto-Auswahl.
Den Autotest kannst du außerdem mit Standort- und Testprofilen vordefinieren. Anschließend wertet das Gerät automatisch nach PASS/FAIL aus und erstellt einen PDF-Report mit sofortigem Download. Somit dokumentierst du jede qualifizierte Strecke nachvollziehbar, ohne die Ergebnisse nachträglich abzutippen.
Glasfaser qualifizieren bis 100 Gbit/s

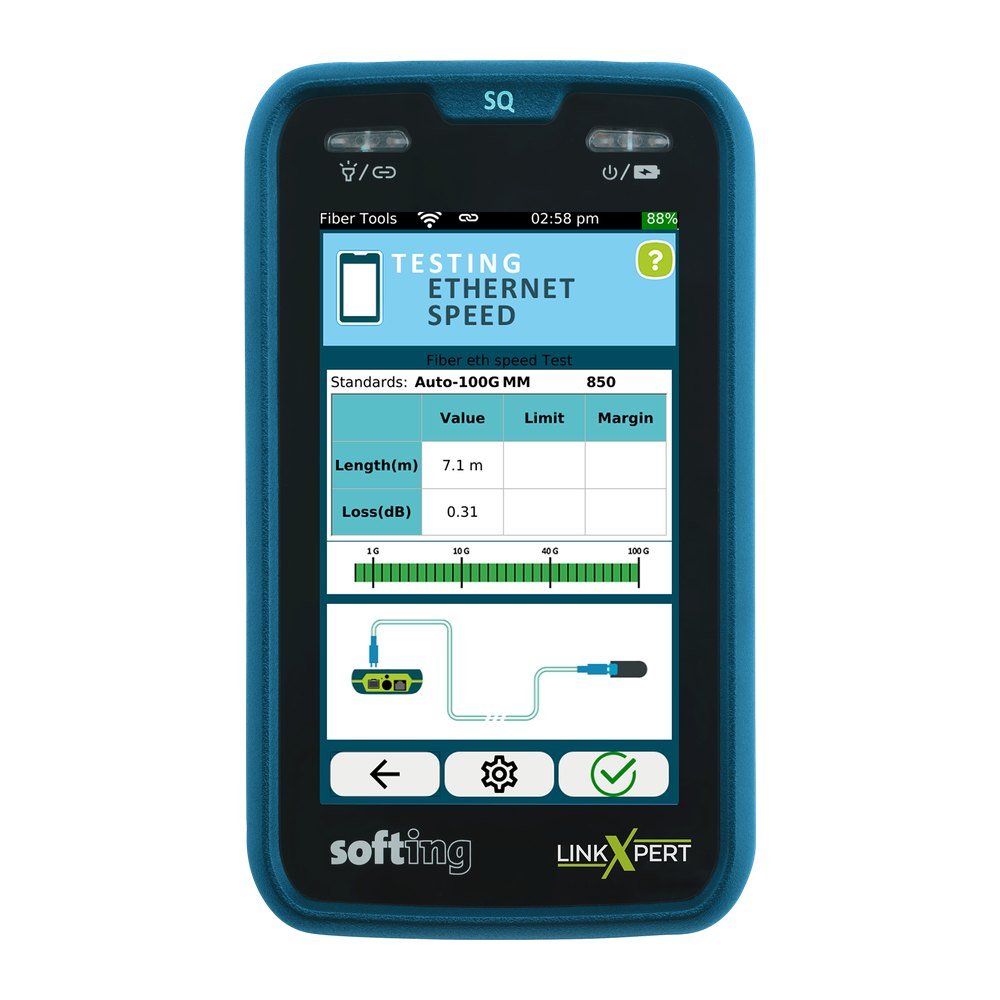

Über SFP-Module qualifiziert der LinkXpert SQ Glasfaserstrecken mit 1, 10, 40 und 100 Gbit/s, wahlweise Singlemode oder Multimode. Die Bewertung basiert dabei auf Dämpfungs- und Längenwerten mit geeigneten SFPs gemäß IEEE 802.3. Geschwindigkeit und Medium wählst du zudem manuell oder per Auto-Auswahl.
Passend dazu gibt es zwei Kits, speziell für den LinkXpert SQ: das Fiber Multimode Kit (226120) und das Fiber Singlemode Kit (226121), jeweils mit SFP-Modul und Testkabel. Außerdem kommt eine Rotlichtquelle (VFL, Klasse-2-Laser) hinzu, kompatibel mit dem Softing Glasfaser-Mikroskop.
WLAN-Scanner und Netzwerkdiagnose
Mit dem mitgelieferten USB-WLAN-Adapter (IEEE 802.11ac) nutzt du den Access-Point-Scanner. Dadurch siehst du SSID, BSSID, Kanal und Verschlüsselung der WLANs in der Umgebung. Zudem entspricht der Funktionsumfang dem LinkXpert M3.
Außerdem bietet das Gerät die Netzwerkdiagnose mit DHCP, DNS, Ping, Traceroute, LLDP/CDP und VLAN-Funktionen, ebenfalls entsprechend LinkXpert M3. Wenn du vor allem Netzwerke analysieren und weniger Strecken qualifizieren willst, schau dir auch den LinkXpert TP an.
Inbetriebnahme und Service
Qualifiziere Kupferstrecken bis 10 Gbit/s und Glasfaserstrecken bis 100 Gbit/s bei der Inbetriebnahme und im Servicefall.
Fehlereingrenzung
Finde Fehler mit TDR, Wiremap und Tongenerator. Außerdem hilft dir die Netzwerkdiagnose mit DHCP, DNS, Ping, LLDP/CDP und VLAN bei der Ursachensuche.
PoE++-Lasttest
Belaste Switch-Ports bis Klasse 8 / 90 W und prüfe, ob die Leistung wirklich am Port ankommt.
Dokumentation per Autotest
Der Autotest mit Standort- und Testprofilen wertet automatisch nach PASS/FAIL aus. Anschließend liefert er einen PDF-Report zum sofortigen Download.
Fazit
Insgesamt qualifiziert der Softing LinkXpert SQ Kupfer, Glasfaser und WLAN mit einem Gerät und dokumentiert jedes Ergebnis per Autotest mit PDF-Report. Qualifizieren heißt also: Du weist nach, dass eine Strecke eine bestimmte Übertragungsrate trägt. Ein Abnahme-Zertifikat nach Norm ist das jedoch nicht.
Für die Zertifizierung nach Norm nimmst du deshalb die Softing WireXpert MP-Serie. Eine Qualifizierung bis 10 Gbit/s bietet ebenfalls der Softing NetXpert XG2.
