Beschreibung
Hochleistungs-Isolationsprüfgerät bis 35 TOhm mit DC-Prüfspannung 10 kV

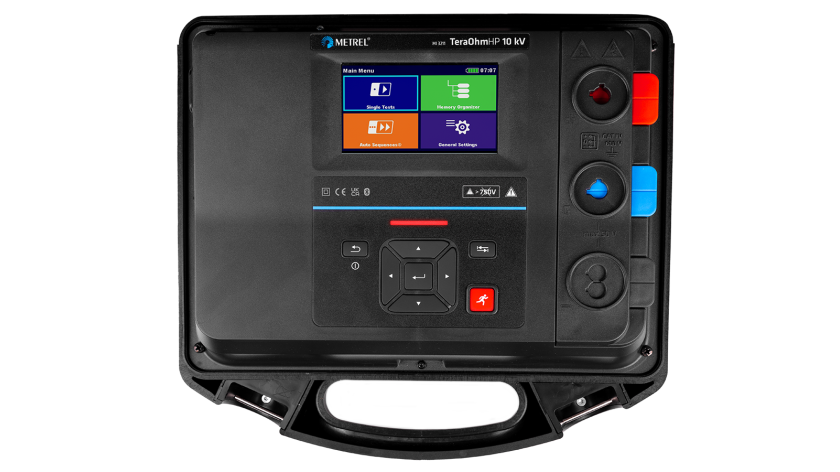

Der Metrel MI 3211 TeraOhmHP 10 kV ist ein tragbares Hochleistungs-Isolationsprüfgerät mit IP65-Schutz und CAT IV 600 V Klassifizierung. DC-Prüfspannung 50 V bis 10 kV in 100-V-Schritten, Messbereich bis 35 TOhm, Touchscreen-Bedienung und Bluetooth/USB/RS-232 für die Datenübertragung an die MESM-PC-Software.
Drei Highlights auf einen Blick
- Prüfspannung bis 10 kV DC 50 V bis 10 kV in 100-V-Schritten programmierbar
- Messbereich bis 35 TOhm in 9 Bereichen mit automatischer Bereichswahl und Diagnose PI, DAR, DD
- Touchscreen und IP65 4,3-Zoll-TFT-Farb-Touchscreen plus IP65 im geschlossenen Koffer
Kernnutzen im Überblick
Acht Funktions-Bausteine die MI 3211 TeraOhmHP 10 kV vom Standard-Prüfgerät abheben.
- DC-Prüfspannung 30 V bis 9990 V in 100-V-Schritten
- Isolationswiderstand 0,01 MOhm bis 35 TOhm
- Diagnose PI, DAR, DD plus Brenn- und Durchbruchmodus
- Spannung TRMS bis 600 V plus Frequenzmessung
- Kapazität 20 nF bis 50 uF
- Codierte Bananen mit Verriegelungsfunktion
- Li-Ionen-Akku 4,4 Ah und Netzbetrieb 100 V bis 240 V AC
- Bluetooth, USB, RS-232 plus 8 GB SD-Karte
10 kV Prüfspannung, IP65 und Touchscreen in einem 6,2-kg-Koffer machen Hochspannungs-Isolationsprüfung baustellentauglich.
Vier typische Anwendungsfälle
Wie der MI 3211 TeraOhmHP an Leistungstransformatoren, rotierenden Maschinen und in der Industrie eingesetzt wird.
Prüfung von Leistungstransformatoren
Verteil- und Leistungstransformatoren brauchen Hochspannungs-Isolationsprüfungen bis 10 kV mit Diagnose PI und DAR. Der MI 3211 liefert die Spannung in 100-V-Schritten und speichert die Ergebnisse auf der 8-GB-SD-Karte.
Isolationsprüfung rotierender Maschinen
Großmotoren und Generatoren verlangen regelmäßige Isolationsprüfung. Mit Messbereich bis 35 TOhm und DD-Berechnung deckt der TeraOhmHP auch mehrlagige Wicklungsisolationen ab.
Spannungsfestigkeit (Brenn- und Durchbruchmodus)
Der Brenn-Modus erhöht die Prüfspannung bis zum Stromgrenzwert, der Durchbruchmodus dokumentiert die Spannung beim Versagen der Isolation. Beide Auto-Sequenz-gestützt.
Wartung und Fehlersuche im Außendienst
Mit Li-Ionen-Akku, Touchscreen und Bluetooth-Datenübertragung kann der TeraOhmHP komplette Prüfabläufe ohne Steckdose abarbeiten. Codierte Bananenanschlüsse mit Verriegelung.
Fazit
Der Metrel MI 3211 TeraOhmHP 10 kV schließt die Lücke zwischen handelsüblichen Isolationsmessgeräten und stationären Hochspannungsprüfsystemen: 10 kV DC-Prüfspannung in 100-V-Schritten, 35 TOhm Messbereich und Diagnose PI/DAR/DD in einem IP65-geschützten 6,2-kg-Koffer mit Touchscreen und Akku.
Für Prüfungen an Leistungstransformatoren, Großmotoren, Generatoren und Hochspannungskabeln liefert das Gerät reproduzierbare, normkonforme Ergebnisse, im Labor wie im Außendienst ohne Steckdose.
messkom liefert das Gerät als langjähriger Metrel-Fachhandel inklusive deutschsprachiger Beratung, Erst- und Folgekalibrierung sowie Geräte-Einweisung auf Wunsch.
