Albedo Ether.Genius

Der ALBEDO Ether.Genius ist ein Kombi/Multi Tester das 6 Messgeräte in einem Tester vereint. Testen Sie Gigabit Ethernet (GbE), Synchronous Ethernet (SYNCE), Precision Time Protocol (PTP IEEE 1588), E1, 2Mbit/s, Jitter, Wander, Datacom, nx64k, Voice Frequency und mehr mit nur einem Gerät.

Beschreibung

Multitester Albedo Ether.Genius

Der ALBEDO Ether.Genius ist ein Kombi/Multi Tester das 6 Messgeräte in einem Tester vereint. Testen Sie Gigabit Ethernet (GbE), Synchronous Ethernet (SYNCE), Precision Time Protocol (PTP IEEE 1588), E1, 2Mbit/s, Jitter, Wander, Datacom, nx64k, Voice Frequency und mehr mit nur einem Gerät.

Mit dem Ether.Genius kaufen Sie sich einen Nextgeneration Ethernet Tester exakt wie den Ether.Giga, den Sie aber jederzeit mit einem einfachen Lizenzschlüssel aufrüsten können. Es sind keine Hardware Ergänzungen nötig.
Ganz ohne Module, werden die Funktionen wie SyncE oder E1 freigeschaltet.
So haben Sie ein flexibleres Gerät für eine flexible Zeit und Arbeit.

Funktionen Gigabit Ethernet

  • Y.1564 (e-SAM) FTD, 2-Wege FDV, FDV, 2-Wege FTD, FLR, SES, PEU und PEA
  • Y.1731 QoS-Statistiken
  • 2 x SFP + 2 x RJ45-Schnittstellen
  • Symmetrische und asymmetrische RFC2544-Test
  • FCS-Fehler Insertion in passthrought-Modus
  • L1/L2/L3/L4 Loopback
  • Multistreams für IPTV, VoIP und Critical Datenüberprüfung
  • Q-in-Q zur Abgrenzung Tests
  • MPLS-Unterstützung
  • Scan MAC / IP / VLAN / QinQ
  • Erweiterte Counts: Bis zu 8 Filter auf MAC, IP, TCP / UDP, Arbitrary [mask + Offset]
  • Migrable to Synchronous Ethernet (SyncE)

SyncE Funktionen

  • Synchronisierung nach G8261, G8262, G8264
  • Ethernet Line Frequenz (MHz), Offset (ppm), Drift (ppm / s)
  • Analyse / Generation von ESMC Nachrichten und SSM Anzahl und Rate
  • Ext. Takteingang einschließlich 2048 kb / s, 2048 Hz und Synchronous Ethernet
  • SyncE MTIE / TDEV Messung
  • SyncE Wander Analyse / Generierung
  • PTP / IEEE 1588v2 Support Decodierung
  • PTP support / Generation als Master oder Slave
  • Master Clock-Betrieb an jedem Port mit internen / externen ref.
  • Y.1564 (e-SAM) FTD, 2-Wege FDV, FDV, 2-Wege FTD, FLR, SES, PEU & PEA
  • Y.1731 QoS-Statistiken
  • 2xSFP + 2 x RJ45 Schnittstellen
  • Symmetrische und asymmetrische RFC2544-Test
  • FCS-Fehler Insertion in passthought-Modus
  • L1/L2/L3/L4 Loopback
  • Multistreams für IPTV, VoIP und kritische Datenverifizierung
  • Q-in-Q zur Abgrenzungstests
  • MPLS-Unterstützung
  • Scan MAC / IP / VLAN / QinQ
  • Erweiterte Counts: Bis zu 8 Filter auf MAC, IP, TCP / UDP, Arbitrary

E1 Funktionen

  • Port A
    • Koaxial Paar Impedanz: 75 Ohm
    • BNC unsymmetrisch und 120 Ohm
    • RJ-45 ausgeglichen
  • Port B
    • symmetrisches Paar Impedanz 120 Ohm
    • RJ-45 ausgeglichen
  • Analogen Sprach-Frequenz Audio-Port
  • Zusätzliche symmetrischer  sekundärer E1-Port 0 bis -6 dB, nominal und PMP-20dB
  • Operation: Terminal, Through- und Monitor
  • Bit Rate: 2048 Kbit / s (+ / – 3 ppm)
  • Codes: HDB3 / AMI
  • ungerahmt
  • PCM31: FAS / FAS + CRC4
  • PCM30: FAS + CAS / FAS + CRC
  • Force Single Fehler: Bit, Frame, CRC und BPV (Bipolar Violation)
  • G.826, G.821 und M.2100
  • RTD- und VF-Tonerzeugung
  • Alarm- und Fehlerzähler, und Fehler Erzeugung

Jitter Wander Funktionen

  • ITU-T G.823-konform (Jitter)
  • Overpass O.172
  • Jitter level, Toleranz, Transfer
  • Ereigniserkennung
  • 100% digital basierte Generierung und Analyse
  • Wander-Erzeugung und- Messungen (TIE, MTIE, TDEV)
  • Wandern Ergebnisse von 20 bis 100 000s

Datacom Funktionen

  • Smart Serial 26p DTE / DCE-Ports
  • V.11/X.24, V.24/V.28, V.24/V.35, V.24/V.11 (V.36/RS449), EIA530 und EIA-530A
  • Kodirektional nach G.703
  • Bit Rate: 50, 60 bit / s,
1,2, 2,4, 4,8, 8, 9,6, 16, 19,2, 32, 48, 72, 128, 144, 192, 1544 kbit / s
  • N x 56 kBit / s (N = 1 bis 27); N x 64 kBit / s (n = 1 bis 32), bis zu 10 Mbit / s
  • DTE, DCE-Emulation und Monitor

Anwendungen

  • QoS-und SLA-Zertifizierung
  • Automatische RFC2544, Y1464
  • pdf & csv Berichte über SD / USB
  • IPTV, VoIP, Daten Sicherung
  • VNC, LAN oder Wi-Fi-Steuerung
  • Spot-Quellen Abbau
  • s-LEDs alle Events auf einen Blick
  • Bester Preis – Top ausgerüstet

Die einzelnen Funktionen näher erklärt

Der ALBEDO Ether.Genius ist wie der Ether.Giga ein Ethernet- und IP-Tester der mit allen Funktionen wie z.B. Legacy-Test (BER und RFC2544), plus die neuen Test wie Y.1564 und Y.1731.

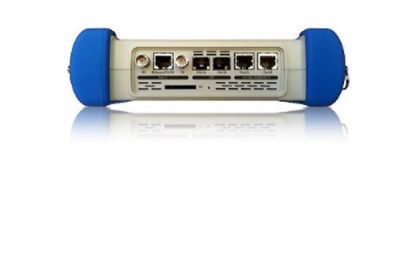

Er hat je zwei 10/100/1000 Mbit Schnittstellen für Kupfer(RJ-45) und optische 100/1000 (SFP) Schnittstellen, die auch im mix Betrieb verwendet werden können.

Folgende Tests stehen Ihnen zur Verfügung

  • QoS-Statistiken nach Y.1731
  • SLA – Y.1563 Test

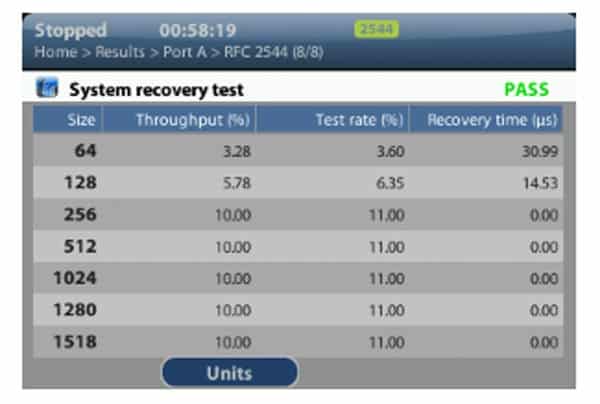

  • RFC2544 Performance Test
  • Traffic BERT Testing (Traffic-Generation, Traffic-Statistik),
  • Connectivity Test (PING, Trace Route)
  • Verdrahtungs-Test.

Multistream-Test

Multi-Stream-Unterstützung für bis zu acht Streams.

Automatische Serviceaktivierung (Y.1564)

Automatische Tests von bis zu 8 Dienste gleichzeitig. Test des Bandbreiten Setups für CIR, EIR und Durchsatz. Objektive Messung der Qualität Frame Transfer Delay (FTD), Frame Delay Variation (FDV) und Frame Loss Ratio (FLR).

Advanced MPLS-Test

Erzeugung eines single Labels gemäß RFC 3032, TTL, Exp, Label und Type Management. Filtern Auswahlregeln für Label und Exp Fild. Frame Analyse für MPLS Pakete. Netzwerk Exploration von Top LSPs.

Traffic Discovering

Automatische Erkennung der 16 häufigsten Streams ausgelistet nach IP, VLAN, MAC und die Nutzung der Bandbreite.

Remote Control

Basierend auf VNC-Standards für Windows und Linux. Mit der Ethernet / IP-Fernbedienung, wird das Display des Testers auf den Remote-Computer dupliziert.

E1/Data Options

Ether.Genius E1 Option

  • Schnittstelle G.703 2048 kbit/s
  • Dual-Port-Simulation und-Analyse
  • G.703- Codirektionale Schnittstelle
  • Analyse mit  generierten oder bestehenden Takt
  • Performance Analysis nach G.821, G.826 und M.2100
  • Messung der Frequenz und Leistung
  • Erzeugung und und Analyse von CAS ABCD-Bits
  • Delay Messung auf den E1 und Co-direktionalen Schnittstellen
  • Zeitplan und Histogramme
  • Erstellung von Berichten und Export
  • Minimale Betriebsdauer mit einem Batteriesatz 4.5h
  • Zwei Akku 9 h. (Beinhaltet ein NiMH-Akku, Transporttasche, BNC Koaxial-Steckverbinder)

Datacom DTE und DCE-Emulations-Modus

  • V.24/V.28 (RS-232) asynchrone und synchrone Schnittstellen
  • Unterstützung von CISCO Norm DTE und DCE-Kabel: V.24/V.28/RS-232, X.21/V.11, V.35, V.36/RS-449, EIA-530, EIA-130A

Jitter / Wander

  • Peak-to-peak Jitter
  • RMS Jitter
  • max. Jitter
  • hits Erfassung
  • Zähler
  • Jitter Filter LP (f <100 kHz)
  • LP + HP1 (20 Hz LP + HP2 (18 kHz LP + RMS (12 kHz <100 kHz)

Wander Modulation Frequenzbereich

  • 1 mHz bis 10 Hz
  • Sampling-Frequenz: 50 Hz
  • Modulation Amplitude: 0 bis + /-1s
  • Auflösung: 2 ns
  • TIE, Frequenz-Offset
  • Frequenzdrift
  • Statistik Ergebnisse: TIE, MTIE, TDEV

Pulsmaske Analyse: Zeigt die Pulsform und kontrolliert die Einhaltung der ITU-T G.703 Maske. Inklusive Augendiagramm Betriebsart und Analyse von Pulszeit und Metriken.

Kodirektional G.703 64 kb / s Adapter.

Gegenläufiger Clock Adapter.

Voice Frequency Test: VF-Adapter (inklusive Stecker) G.711 Test, PCM, DBM und Frequenz. Head-Set 2,5 mm Klinke, Integrierte Kopfhörer und Mikrofon.

SyncE Optionen

Synchronous Ethernet-Tests

  • Synchronisation nach G8261, G8262, G8264 [SyncE] Ethernet Netzfrequenz (MHz)
  • Offset (ppm)
  • Drift (ppm / s)
  • [ITU-T O.174 Klausel 10] Analysis / Generation
  • ESMC Nachrichten und SSM Zählung und bewerten [ITU-T G.8261]
  • Externe Referenztakt Eingang einschließlich 2048 kb / s, 2048 Hz und Synchronous Ethernet

Wander-Messungen

  • SyncE MTIE / TDEV Messung [ITU-T O.172 Klausel 10]
  • SyncE Wander Analyse / Simulation [ITU-T O.174 Abschnitt 8.4]

Packet Time Protocol

  • PTP / IEEE 1588v2 Unterstützung
  • Decodierung PTP Support / Simulation mit Master oder Slave Clock
  • Master Clock-Betrieb an jedem Port mit internen oder externer Clock-Referenz

Datenblätter

BR-Ether-Genius_Messkom.pdf

DS-Ether-Genius_Messkom.pdf

PS-Ether-Genius_Messkom.pdf

Downloads

Firmware Update 2.8.4
9.03 MB
Firmware albedo-genius 2.8.4.zip

Handbuch
ethergenius.um.2014-01.pdf
