Beschreibung
Passive Aufteilung für MTP-Strecken
Die Cubro Breakout Boxes teilen eine MTP-Verbindung passiv in einzelne LC-Duplex-Faserpaare auf – und wandeln in die andere Richtung genauso zurück. Das passive 19-Zoll-Modul im 1/3-Höheneinheiten-Format gibt es in zwei Baugrößen mit 8 oder 16 LC-Duplex-Anschlüssen, jeweils für Singlemode oder Multimode, ausgelegt auf Geschwindigkeiten bis 400 Gbit. Für den Einsatz in deiner Netzwerkanalyse brauchst du weder Strom noch Konfiguration: Das Carrier-grade-Design arbeitet rein optisch und ist sofort einsatzbereit.
Eine Breakout Box ist kein TAP: Sie kopiert keinen Datenverkehr, sondern teilt eine Faserstrecke nur mechanisch auf beziehungsweise bündelt sie. Willst du den Datenverkehr mitlesen, brauchst du einen TAP; willst du eine 40/100G-MTP-Strecke in einzelne 10/25G-Faserpaare auflösen, brauchst du diese Box.
Verwendungsrichtungen
- 4 x 10G SR ↔ 1 x 40G SR4
- 4 x 25G SR ↔ 1 x 100G SR4
- 4 x 10G LR ↔ 1 x 40G PSM4
- 4 x 25G LR ↔ 1 x 100G PSM4
- 4 x 100G DR1 ↔ 1 x 400G DR4
Merkmale
- ✓ Passiv und transparent, ausfallsicher
- ✓ Geschwindigkeiten bis 400 Gbit
- ✓ Carrier-grade Bauweise
- ✓ Farbcodierte Adapter für einfache Verkabelung
- ✓ Bidirektionale Wandlung
- ✓ Geringe Einfügedämpfung

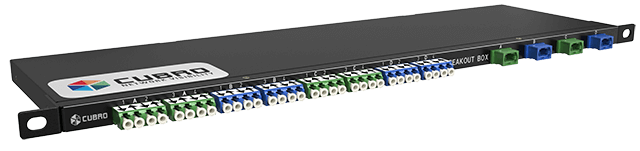

Frontansicht: farbcodierte LC-Duplex-Adapter und MTP-Anschlüsse der Cubro Breakout Box.
Hohe Portdichte auf kleinstem Raum
Auf nur 1 Höheneinheit lassen sich zwölf MTP-Verbindungen aufteilen – das sind 96 einzelne Fasern beziehungsweise 48 Faserpaare. Das spart Platz im Rack und vereinfacht die Verkabelung deutlich. Da die Breakout Box dieselbe Bauform wie die OptoSlim TAPs nutzt, lässt sie sich mit ihnen kombinieren: Mehrere Monitor-Ausgänge eines LC-TAPs bündelst du so zu einer MTP-Verbindung – das spart SFP-Ports am Packet Broker.
Fazit
Die Cubro Breakout Boxes teilen eine MTP-Strecke passiv in einzelne LC-Duplex-Faserpaare auf – ganz ohne Stromversorgung und ohne Eingriff in den Datenverkehr. Anders als ein TAP kopiert die Box nichts, sie teilt nur mechanisch auf.
Passend dazu findest du bei uns auch die OptoSlim TAP MTP/MPO und für höhere Portdichten den Cubro Aggregator C400.
