VeEX RXT-2600 SHDSL.bis Modul

Beschreibung

SHDSL.bis-Tester für Business-Class und Mobile-Backhaul

Das VeEX RXT-2600 SHDSL.bis-Modul ergänzt die RXT-1200-Plattform um einen vollständigen DSL-Tester für Business-Class-Services und Mobile-Backhaul auf SHDSL-Basis. Standard ITU-T G.991.2 plus erweiterte SHDSL.bis-Datenraten nach Annex G (Europa) und Annex F (Nordamerika) werden unterstützt — symmetrisch 5,7 Mbps pro Paar, in EFM-Bonding bis zu 22,8 Mbps über 4 Paare. Sowohl CPE-Emulation (STU-R) für die Endgeräte-Seite als auch CO-Emulation (STU-C) für die Linien-Vorqualifizierung sind möglich. Vier RJ-45-Ports decken alle vier Paare ab. Messkom liefert das RXT-2600 in der RXT-1200-Bundle-Konfiguration und berät zur passenden Test-Suite-Lizenz.

01 SHDSL und SHDSL.bis in einem Modul — Standard-SHDSL nach ITU-T G.991.2 plus erweiterte Datenraten nach SHDSL.bis Annex G/F. 16-TCPAM und 32-TCPAM Line Codes, symmetrisch 5,7 Mbps pro Paar.
02 EFM-Bonding bis 4 Paare und 22,8 Mbps — EFM nach IEEE 802.3ah, Pair-Bonding nach ITU G.998.2. Bis 4 Paare (8-Wire) gebündelt für Ethernet-Services über klassische Kupferinfrastruktur.
03 CPE und CO Emulation in einem Tester — STU-R-CPE-Modus für Endgeräte-Tests, STU-C-CO-Modus für Linien-Vorqualifizierung mit echten SHDSL-Signalen. Beide Seiten ohne zweites Gerät prüfbar.

VeEX RXT-2600 SHDSL.bis-Modul in der RXT-1200-Plattform

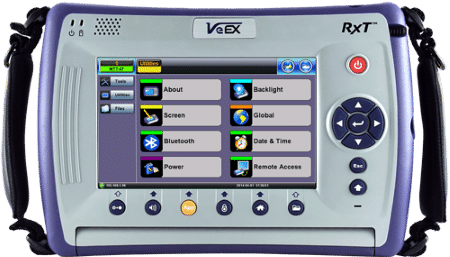

VeEX RXT-1200 Mainframe — Plattform für das RXT-2600 SHDSL.bis-Modul

Mobile-Backhaul und EFM-Bonding

Beim Aufbau einer SHDSL-basierten Backhaul-Strecke zwischen einer RAN-Base-Station und dem Central Office prüft das RXT-2600 alle vier Paare gleichzeitig. SNR-Margin, Attenuation und Sendeleistung werden pro Paar dokumentiert, EFM-Bonding-Tests verifizieren die konfigurierte Gesamtbandbreite. Mit CO-Emulation kann auch ohne DSLAM-Gegenstelle vorqualifiziert werden.

SHDSL-Inbetriebnahme in DSLAM-zu-CPE-Strecken
Mobile-Backhaul zwischen RAN-Base-Station und Central Office
Business-Class-Services mit symmetrischen Datenraten
EFM-Bonding-Konfigurationen für Ethernet-over-Copper

Fazit

Vier Kupferpaare gleichzeitig getestet, bis 22,8 Mbps EFM-Bonding, CPE und CO in einem Modul — SHDSL-Inbetriebnahme und Störungs-Diagnose ohne zweites Gerät auf der Gegenseite.

SHDSL-Standards
Standard-SHDSL	ITU-T G.991.2 SHDSL Annex B (Europa), Annex A (Nordamerika), ETSI TS 101 524
SHDSL.bis	Annex G (Europa), Annex F (Nordamerika) — erweiterte Datenraten
Line Codes	16-TCPAM und 32-TCPAM
Modi	STU-R CPE und STU-C CO Emulation
EFM	IEEE 802.3ah mit Pair-Bonding nach ITU G.998.2
Datenrate	Symmetrisch 5,7 Mbps pro Paar, bis 22,8 Mbps in 4-Pair-Bonding

DSL-Test-Funktionen
Line- und Datenrate	Anzeige aktueller Linien- und Datenraten pro Paar
SNR-Margin	Signal-Rausch-Reserve in dB
Attenuation	Dämpfung der Linie in dB
Transmit Power	Sendeleistung in dBm
Raw SNR	Roh-SNR-Wert pro Paar
Fehler-Counter	CRC, ES (Errored Seconds), SES (Severely Errored Seconds), UAS (Unavailable Seconds)
Loopbacks	SHDSL-System-Loopbacks für Bidirektional-Tests
Alarme	konfigurierbare Schwellenwerte plus Event-Tracer

Test-Ports
DSL-Interface	4x RJ-45 für Paare 1, 2, 3, 4
Ethernet-Interface	1x RJ-45 (10/100Base-T)

Optionale IP-Data-SW-Suite
Modus	Terminate-Mode auf DSL- oder 10/100-Ethernet-Interface
PING-Statistik	Sent, Received, Loss Rate, Round-Trip-Delay
Trace Route	End-to-End-Pfad-Diagnose

Hardware und Plattform-Anbindung
Plattform	Steckmodul für VeEX RXT-1200 Mainframe (QuickSwap)
Modulgröße	208 x 152 x 30 mm (B x L x H)
Gewicht	0,68 kg
Display	über RXT-1200, 7 Zoll TFT-Touchscreen
Konnektivität	über RXT-1200, USB, Ethernet, optional WiFi und Bluetooth
Akku	über RXT-1200, Li-Ion 7500 mAh @ 11,1 VDC

Umgebung
Betriebstemperatur	0 bis 50 Grad C
Lagertemperatur	-20 bis 70 Grad C
Luftfeuchtigkeit	5 bis 90 %, nicht-kondensierend
Zertifizierungen	CE, cULus

Komponente	Beschreibung
RXT-2600 SHDSL.bis-Modul	Das SHDSL.bis-Testmodul für VeEX RXT-1200
RJ-45-Patch-Kabel	4x für DSL-Paare 1-4
Schnellstart-Anleitung	Kurzreferenz für Inbetriebnahme und Messfunktionen
Optional: IP-Data-SW-Suite	Ping, Trace Route, Round-Trip-Delay-Messung (separat lizenzierbar)
Hinweis	RXT-1200 Mainframe wird separat bestellt und ist Voraussetzung für den Betrieb des RXT-2600

Datenblatt (Vollversion)

Das vollständige Datenblatt mit allen technischen Spezifikationen, SHDSL-Standards, Einsatzgebieten und Messkom-Beratungshinweisen.

VeEX RXT-2600 SHDSL.bis Modul: Datenblatt Lang

1 Datei(en) 259 KB

Download

Datenblatt (Kurzversion)

Die kompakte Kurzversion mit den wichtigsten Eckdaten für schnelle Entscheidungen und den Einsatz als Angebotsanlage.

VeEX RXT-2600 SHDSL.bis Modul: Datenblatt Kurz

1 Datei(en) 246 KB

Download

Angebot anfragen

Das RXT-2600 wird als Bundle mit dem RXT-1200 Mainframe konfiguriert — sprich uns an, damit wir gemeinsam die passende Test-Suite-Lizenz und Zubehör-Konfiguration für deinen SHDSL-Workflow zusammenstellen. Wir beraten zur SHDSL-Lizenz-Option und zur optionalen IP-Data-SW-Suite.

Häufig gestellte Fragen

Was ist der Unterschied zwischen SHDSL und SHDSL.bis?

SHDSL nach ITU-T G.991.2 nutzt 16-TCPAM-Line-Coding mit symmetrisch bis 2,3 Mbps pro Paar. SHDSL.bis (Annex G für Europa, Annex F für Nordamerika) erweitert das auf 32-TCPAM und liefert damit symmetrisch bis 5,7 Mbps pro Paar. Bei 4-Pair-Bonding kommen so bis 22,8 Mbps zustande.
Brauche ich ein Gerät pro Linien-Seite?
Welche Loopback-Modi werden unterstützt?
Was bringt die optionale IP-Data-SW-Suite?

Mit der IP-Data-SW-Suite läuft das Modul nicht nur als reiner Layer-1/2-Tester, sondern terminiert IP-Verbindungen auf der DSL- oder 10/100-Ethernet-Seite. Ping, Trace Route und Round-Trip-Delay-Messung helfen End-to-End-IP-Konnektivität über die SHDSL-Strecke zu verifizieren.
Brauche ich die RXT-1200-Plattform für das RXT-2600?

Ja. Das RXT-2600 ist ein QuickSwap-Modul, kein eigenständiges Gerät. Es läuft ausschließlich in der RXT-1200-Mainframe-Plattform. Messkom liefert das RXT-2600 auf Wunsch als Bundle mit dem RXT-1200 Mainframe — sprich uns für die passende Konfiguration an.
