VeEX RXT-3000 und RXT-3900 Multi-Service Modul

Beschreibung

Multi-Service-Test-Module für Transport, Core, Metro, SAN

Die VeEX RXT-3000 und RXT-3900 sind die Multi-Service-Schwergewichte der RXT-Modulfamilie. RXT-3000 deckt Datenraten von 64 kbps bis 10 Gbps, RXT-3900 erweitert das auf bis zu 16G für Fibre-Channel-SAN-Tests. Beide Module unterstützen OTN, SDH/SONET, PDH/DSn, Carrier Ethernet, Fibre Channel und CPRI/OBSAI — entweder mit einer einzigen XFP/SFP-Optik oder in der Dual-SFP/SFP+-Variante mit unabhängiger TX/RX-Konfiguration. Multiplexing, Mapping, Tandem Connection Monitoring und Jitter/Wander-Analyse sind Standard, 1588v2/PTP- und SyncE-Test ergänzen die synchronisierten Paketnetze. Messkom liefert in der RXT-1200-Bundle-Konfiguration mit der Variante, die zu deinem Test-Profil passt.

01 Multi-Service in einem Modul — OTN, SDH/SONET, PDH/DSn, Ethernet, Fibre Channel, CPRI/OBSAI — von 64 kbps bis 16G in einer Hardware. Eine Bedienlogik für alle Transport-Technologien.
02 Transport, Core, Metro, SAN, Backhaul, Fronthaul, Timing — Eine Plattform für alle Service-Provider-Anwendungen. Single XFP/SFP für Standard-Tests, Dual SFP/SFP+ für unabhängige TX/RX und parallele Messungen.
03 1588v2/PTP und SyncE für synchronisierte Paketnetze — Master-Clock- und Slave-Clock-Emulation, IEEE 1588v2-Protokoll-Monitor und PDV-Analyse, ITU-T G.8261 SyncE — komplette Synchronisations-Test-Suite.

VeEX RXT-3000 und RXT-3900 Multi-Service-Testmodul in der RXT-1200-Plattform

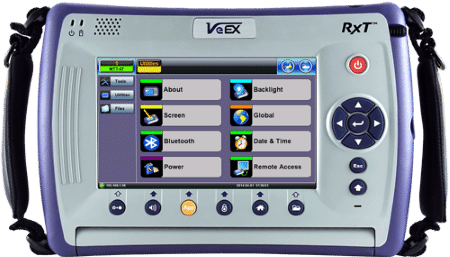

VeEX RXT-1200 Mainframe — Plattform für RXT-3000/3900 Module

Eine Hardware, alle Transport-Technologien

Bei der Inbetriebnahme einer 100G-OTN-Strecke prüft das RXT-3900 die OTU2-Container, dekodiert das Overhead und liefert Tandem Connection Monitoring über mehrere Multiplex-Stufen. Service Disruption Time wird beim APS-Schwenk gemessen, Round Trip Delay auf jedem Mapping-Layer dokumentiert. Das Modul steckt in der RXT-1200-Plattform — dieselbe Hand, dieselbe Bedienlogik, egal ob OTN, Ethernet oder Fibre Channel.

OTN-Inbetriebnahme an 100G- und 10G-Transport-Strecken
SDH/SONET-Service-Aktivierung mit V-SAM und RFC2544
Mobile-Backhaul mit 1588v2/PTP- und SyncE-Synchronisation
Fibre Channel SAN-Inbetriebnahme bis 10G oder 16G

Fazit

Eine Hardware, alle Transport-Technologien: vom 64-kbps-DS0-Tributary bis zum 16G-Fibre-Channel-SAN-Test. RXT-3000 und RXT-3900 decken über 90 Prozent der Service-Provider-Test-Szenarien ab.

Modell-Varianten
Modell	Datenrate	Schwerpunkt	Optik
RXT-3000	64 kbps bis 10G	OTN, SDH/SONET, PDH/DSn, Ethernet, FC bis 10G, CPRI, OBSAI	Single XFP/SFP
RXT-3900	100M bis 16G	OTN, SDH/SONET, Ethernet, Fibre Channel bis 16G, 10,1G CPRI	Dual SFP/SFP+

Test-Interfaces (pro Modul)
OTU2/2e/1e	RXT-3000: 1, RXT-3900: 2
OTU1	RXT-3000: 1, RXT-3900: 2
STM-64, OC-192	RXT-3000: 1, RXT-3900: 2
STM-16/4/1/0, OC-48/12/3/1	RXT-3000: 1, RXT-3900: 2
STM-1/0, STS-3/1 (BNC)	RXT-3000: 1 (RXT-3900: nicht enthalten)
E4, E3, E2, E1, T3 (BNC)	RXT-3000: 1 (RXT-3900: nicht enthalten)
E1, T1, 64k Codir balanced	RXT-3000: 1 (RJ48 oder Bantam)
IEEE C37.94	RXT-3000: 2 (2. Port für Monitoring)
10GEBase-X	RXT-3000: 1, RXT-3900: 2
1000Base-X / 100Base-FX / 10/100/1000Base-T	RXT-3000: je 1, RXT-3900: je 2
Fibre Channel 1/2/4/8/10G	RXT-3000: 1, RXT-3900: 2
16G Fibre Channel	nur RXT-3900: 2
CPRI 614,4M bis 9,8G	RXT-3000: 1, RXT-3900: 2 (2. Port für Monitoring)
10,1G CPRI	nur RXT-3900: 2
OBSAI 768M bis 6,1G	nur RXT-3000: 1

OTN/SDH/SONET/PDH/DSn
OTN-Mapping	OTU2, OTU1, OTU2e, OTU1e mit EoOTN ODU0 und ODUflex
SDH/SONET	STM-64/16/4/1/0, OC-192/48/12/3/1, STS-1
PDH/DSn	DS1, DS3, E1, E2, E3, E4 Payloads
Overhead	Monitoring und Byte-Decoding, binär/hex/text
APS	Automatic Protection Switching und Service Disruption Test (SDT)
TCM	Tandem Connection Monitoring für End-to-End-Pfad-Diagnose
Round Trip Delay	auf allen Interfaces und Payload Mappings
Jitter / Wander	E1, E3, DS1, DS3, STM-1o, OC-3
Pulse Mask Analysis	non-intrusiv bei E1, E3, DS1, DS3

Ethernet und Carrier Ethernet
RFC2544	Throughput, Latency, Frame Loss, Back-to-Back Tests
V-SAM	Test-Suite konform zu ITU-T Y.1564
OAM	IEEE 802.3ah, ITU-T Y.1731, IEEE 802.1ag, MPLS-TP OAM
Layer-2 Features	Q-in-Q (VLAN-Stacking), MPLS, MPLS-TP, PBB
TCP	RFC6349 V-PERF TCP-Test-Suite
Layer-3	HTTP- und FTP-Line-Rate-Tests
Monitoring	In-Service-Monitoring mit Frame-Capture und Protokoll-Decode
Latency	One-Way Latency mit optionalem Built-in GPS
Sync	IEEE 1588v2/PTP, SyncE/ITU-T G.8261, Master/Slave-Emulation, PDV-Analyse

Fibre Channel
SAN-Tests	Storage Area Networks bis 10G (RXT-3000) oder 16G (RXT-3900)
BERT und RFC2544	Throughput-Tests
Loopback	Layer-1 und Layer-2

CPRI/OBSAI
CPRI	Common Public Radio Interface, Unframed, Layer-1 Framed, Layer-2 (REC/BBU und RE/RRH Emulation)
OBSAI	Open Base Station Architecture Initiative, Unframed Tests
BERT	PRBS-Stress-Patterns
Latency	Latency-Messungen

Clock-Quellen und Timing
Internal Clock	besser als ±3,5 ppm
Recovered	aus dem eingehenden Signal
External CLK	SMA-Connector, 1,544/2,048 MHz oder 1,544/2,048 Mbps
Atomic Clock (optional)	Built-in liefert 10-MHz-Referenz, kann via GPS diszipliniert werden
TX Frequency Offset	bis 50 ppm (25.000 ppm bei E1) in 0,1-ppm-Schritten
Clock Recovery	Pulling Range nach ITU-T G.703

Hardware und Plattform-Anbindung
Plattform	Steckmodul für VeEX RXT-1200 Mainframe (QuickSwap)
Optik-Variante	Single XFP/SFP oder Dual SFP/SFP+
Display	über RXT-1200, 7 Zoll TFT-Touchscreen
Konnektivität	über RXT-1200, USB, Ethernet, optional WiFi und Bluetooth

Umgebung
Betriebstemperatur	0 bis 50 Grad C
Lagertemperatur	-20 bis 70 Grad C
Luftfeuchtigkeit	5 bis 90 %, nicht-kondensierend
Zertifizierungen	CE, cULus

Komponente	Beschreibung
Modul	RXT-3000 oder RXT-3900 Multi-Service-Modul
Optik-Module	nach Bestellung (XFP/SFP/SFP+ je nach Wellenlänge)
Kabel-Set	RJ-45-Patch-Kabel-Set, Anschlusskabel BNC/Bantam je nach Modell
Dokumentation	Schnellstart-Anleitung
Optionale Erweiterungen	Built-in GPS, Atomic Clock, IP-Performance-Suite
Hinweis Mainframe	RXT-1200 Mainframe wird separat bestellt und ist Voraussetzung für den Betrieb der RXT-3000/3900 Module

Datenblatt (Vollversion)

Das vollständige Datenblatt mit allen technischen Spezifikationen, Modell-Varianten-Übersicht, Anwendungsfällen und Messkom-Beratungshinweisen.
