Beschreibung
Tragbares Prüfgerät für Elektrofahrzeuge

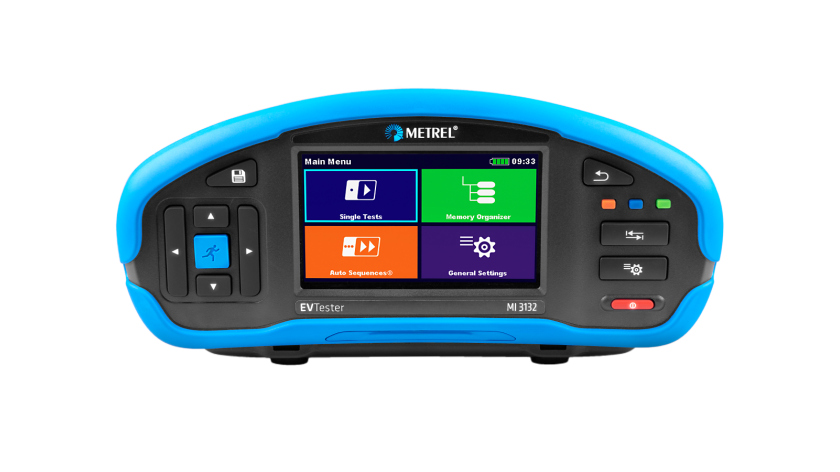

Der Metrel MI 3132 EV Tester ist ein tragbares, akkubetriebenes Prüfgerät für Sicherheits- und Funktionsprüfung elektrischer Fahrzeuge nach UN ECE R100 Annex 4A/4B und ISO 6469-3. Isolation bis 1500 V, vier-adrige Mikro-Ohm-Messung mit 2 A DC, 4,3-Zoll-Touchscreen mit programmierbaren AUTO SEQUENCEs und hoher IP-Schutz für raue Umgebung.
Drei Highlights auf einen Blick
- Isolation bis 1500 V nach UN ECE R100 mit eigener REESS als DC-Quelle, Widerstand bis 3 GOhm
- 4-adrige Mikro-Ohm-Messung mit 2 A Kelvin-Klemmen, 1 µOhm Auflösung, uni-/bidirektional
- Programmierbare AUTO SEQUENCEs auf 4,3-Zoll-Touchscreen, Speicher-Organizer, Bluetooth + USB
Kernnutzen im Überblick
Acht Funktions-Bausteine die den EV Tester von einem Standard-Isolationsprüfer abheben.
- Isolation nach UN ECE R100 / ISO 6469-3 mit interner DC-Quelle
- Isolationswiderstand 50 V bis 1500 V DC
- 4-adrige Mikro-Ohm-Messung Kelvin-Klemmen bis 2 A DC
- Niederohm 7 mA / 200 mA DC-Prüfstrom
- DC-Spannung, TRMS, Frequenz bis 1200 Hz
- Visuelle Sicherheits- und Funktionsprüfungen
- 4,3-Zoll-Touchscreen mit Speicher-Organizer und ES Manager PRO
- Bluetooth + USB via eingebautes BT-Modul
Komplettprüfung elektrischer Fahrzeuge nach UN ECE R100 mit Isolation bis 1500 V und 4-adriger Mikro-Ohm-Messung in einem Gerät.
Vier typische Anwendungsfälle
Wie der MI 3132 EV Tester in Werkstatt, Produktion und Inspektion eingesetzt wird.
HV-Kabel-Isolation im EV-Antrieb
Sicherheitsprüfung HV-Kabel mit interner DC-Spannungsquelle bis 1500 V nach UN ECE R100. Misst bis 3 GOhm und liefert Riso-Werte als niedrigere und höhere Bewertung in kOhm/V.
Akku-Isolation an EV-Batteriesystemen
Lithium-Ionen-Packs gegen Chassis prüfen mit eigener REESS als DC-Quelle, ohne den Pack zu belasten. Pass/Fail nach UN ECE R100 und ISO 6469-3.
4-Leiter-Mikro-Ohm-Messung HV-Verbindungen
Kelvin-Klemmen + 2 A DC für Schweißpunkte, Schraubverbindungen, Stromschienen. 1 µOhm Auflösung, einstellbare Dauer und Stromrichtung deckt thermoelektrische Effekte ab.
Mode-3-Ladekabel und EVSE-Prüfung
Mit Adapter A 1532 XA prüfbar: Mode-3-Ladekabel und EVSEs. Bananenbuchsen-Anschluss, Spannungsanzeige am EVSE-Ausgang, Wahlschalter für Proximity Pilot-Widerstand.
Fazit
Der MI 3132 EV Tester ist die Komplettlösung für Sicherheits- und Funktionsprüfung elektrischer Fahrzeuge nach UN ECE R100 und ISO 6469-3. Isolation bis 1500 V, 4-adrige Mikro-Ohm-Messung mit 2 A, AUTO SEQUENCEs und Bluetooth-Anbindung machen den EV Tester zur Standardausrüstung für Elektrofahrzeugdienste, Werkstätten und Produktionsanlagen.
messkom liefert das Gerät als langjähriger Metrel-Fachhandel aus Mauern bei München, inklusive deutschsprachiger Beratung, Erst- und Folgekalibrierung sowie Geräte-Einweisung auf Wunsch.
