Beschreibung
Ergonomisches PAT-Prüfgerät mit Touchscreen und Einhandbedienung für Profis

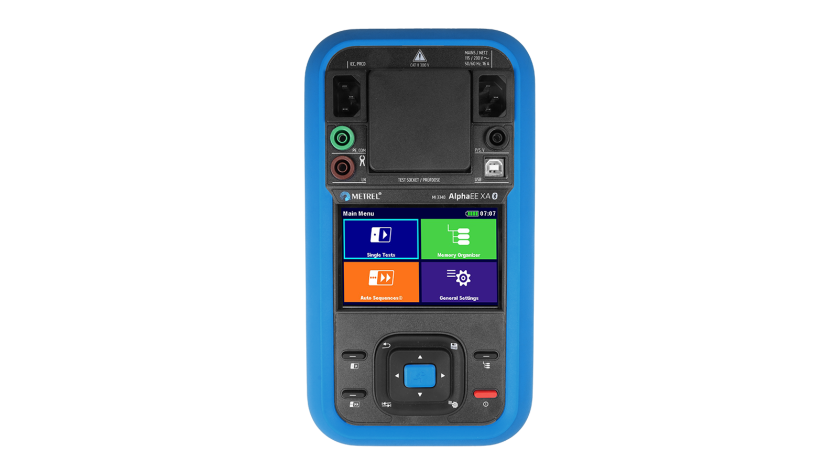

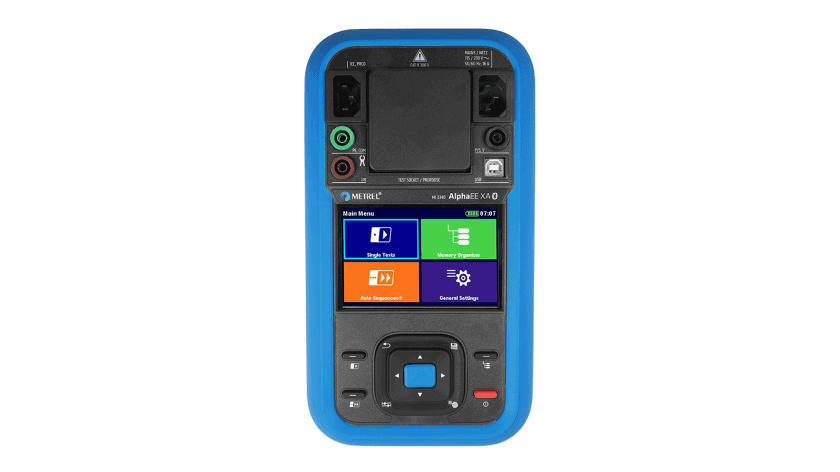

Der Metrel MI 3340 AlphaEE XA ist ein hochmodernes Geräteprüfgerät für die wiederkehrende Sicherheitsprüfung elektrischer Betriebsmittel nach EN 50678 und EN 50699. Mit innovativem ergonomischem Gehäuse, dualer Bedienoberfläche aus Touchscreen und Funktionstasten und mühelos durchführbarer Einhandbedienung wurde das Gerät für den professionellen Service-Alltag entwickelt.
Drei Highlights auf einen Blick
- Einhandbedienung mit Touch und Funktionstasten Innovatives ergonomisches Gehäuse mit Touchscreen UND Funktionstasten – Zwei Bedienkonzepte parallel für mühelose Einhandbedienung im Service.
- EV-Mobilität bis Modus 3 EVSE-Diagnostikprüfung mit Adapter A 1632, Ladekabelprüfung Modus 2 (A 1789) und Modus 3 (A 1832) plus IC-CPD-Test direkt integriert.
- Li-Ionen-Akku mit USB-Aufladung Erweiterter Einsatz unabhängig vom Netz, schnelle Ladezyklen und längere Betriebszeiten dank moderner Li-Ionen-Technologie.
Kernnutzen im Überblick
Funktions-Bausteine die das Metrel MI 3340 AlphaEE XA vom Standard-Prüfgerät abheben.
- Auto-Test Durchgang plus Isolationswiderstand plus alternativer Ableitstrom in einem Schritt
- Isolationsprüfung mit 50, 100, 250 und 500 V Prüfspannung
- RCD-Test Typ AC, A, F, B, B+ inklusive PRCD, PRCD-K, PRCD-S (2-, 3-polig)
- EV-Mobilität: EVSE-Diagnostik (A 1632), Ladekabel Modus 2 (A 1789) und Modus 3 (A 1832)
- Vordefinierte AUTO SEQUENCEs nach EN 50678, EN 50699, EV-Kabel und P-RCDs
- Black Box Protokoll für automatisierte Einzeltests via Remote-Schnittstellen
- Li-Ionen-Akku mit USB-C-Aufladung – netzunabhängiger Service-Einsatz
- 4,3 Zoll Farb-TFT-Touchscreen 480 x 272 Pixel plus Funktionstasten
Touchscreen plus Funktionstasten plus Akku-Betrieb machen die Einhandbedienung im Service zur Realität.
Typische Anwendungsfälle
Wie das Metrel MI 3340 AlphaEE XA im Prüf-Alltag eingesetzt wird.
Wiederkehrende PAT-Prüfung im mobilen Service
Servicetechniker im Außendienst brauchen ein leichtes, akku-betriebenes Gerät mit schnellen Auto-Tests. Der MI 3340 prüft Durchgang, Isolation und Ableitstrom in einem Schritt nach EN 50699.
EV-Ladekabel-Prüfung Modus 2 und Modus 3
Für die Prüfung von Notladekabeln (Modus 2) wird der Adapter A 1789 verwendet, für Typ-2-Ladekabel an Modus 3 EVSEs der A 1832 Ladekabeladapter.
EVSE-Verifizierung an Wallboxen und Säulen
Der A 1632 E-Mobilitätsanalysator verbindet das AlphaEE XA mit einer Ladestation Modus 3. Funktionsprüfung der Ladekommunikation und stationsbasierte Berichterstellung.
PRCD-Prüfung im Werkstatt-Alltag
Zwischensichere PRCD-Schalter (PRCD, PRCD-K, PRCD-S, PRCD-S pro, 2-polig und 3-polig) werden mit dem MI 3340 vollautomatisch geprüft.
Fazit
Das Metrel MI 3340 AlphaEE XA verbindet ergonomisches Gehäuse, Touchscreen plus Funktionstasten und Li-Ionen-Akku zu einem Gerät, das die wiederkehrende Sicherheitsprüfung nach EN 50678 und EN 50699 deutlich ergonomischer macht. EV-Mobilität bis Modus 3 (Adapter A 1632, A 1789, A 1832) ist direkt integriert.
messkom liefert das Gerät als langjähriger Metrel-Fachhandel inklusive deutschsprachiger Beratung aus Mauern bei München, Erst- und Folgekalibrierung sowie Geräte-Einweisung auf Wunsch vor Ort.
