Beschreibung
Einzelfunktions-Prüfgerät für Schleifenimpedanz und RCD nach EN 61557

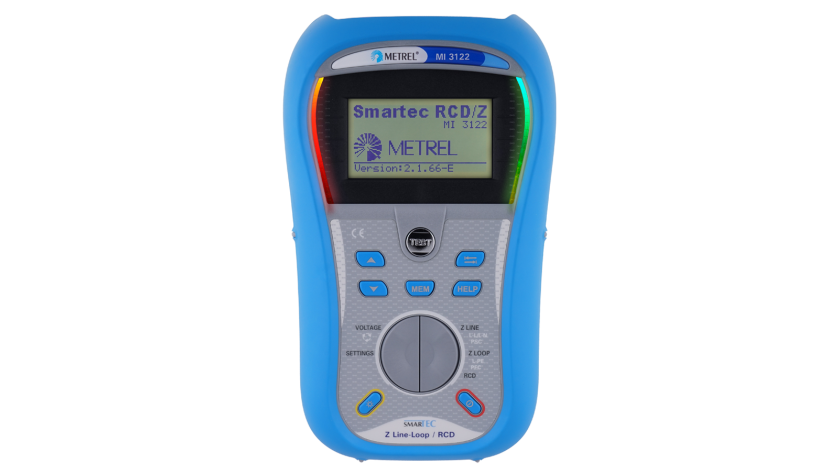

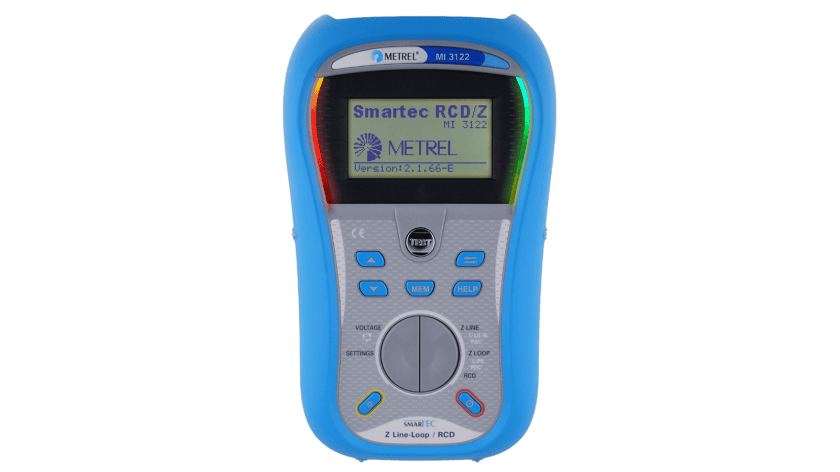

Das Metrel MI 3122 SMARTEC ist ein Einzelfunktions-Prüfgerät für bestromte Stromkreise: Leitungs- und Schleifenimpedanz nach EN 61557-3, RCD-Test nach EN 61557-6 (Typen AC und A, allgemein und selektiv), Spannung, Frequenz und Phasenfolge. Mit integrierten Sicherungs- und RCD-Kennlinien zur Pass/Fail-Beurteilung und Magnethalterung für freihändige Bedienung.
Drei Highlights auf einen Blick
- Schleifen-/Leitungsimpedanz EN 61557-3 0,00 Ω bis 9,99 kΩ in vier Bereichen
- RCD-Test EN 61557-6 Typen AC und A, allgemein und selektiv, RCD-AUTO-Sequenz
- Zs ohne RCD-Auslösung Schleifenimpedanzprüfung ohne den RCD auszulösen
Kernnutzen im Überblick
Acht Funktions-Bausteine die das MI 3122 SMARTEC für den Elektriker-Alltag positionieren.
- Schleifenimpedanz EN 61557-3, 4 Bereiche bis 9,99 kΩ
- Leitungsimpedanz EN 61557-3, 4 Bereiche bis 9,99 kΩ
- RCD-Prüfung EN 61557-6, Typ AC und A, allgemein/selektiv
- Skalierfaktor 0,5x / 1x / 2x / 5x IΔN
- Auslösezeit 0…max. Zeit, ±3 ms
- Berührungsspannung UC 0…99,9 V
- Spannung / Frequenz 0…550 V, 15…499,9 Hz
- Phasenfolge EN 61557-7 (1.2.3 oder 3.2.1)
Zs ohne RCD-Auslösung macht Schleifenimpedanzprüfung im laufenden Betrieb möglich.
Vier typische Anwendungsfälle
Wo das MI 3122 SMARTEC im Elektrohandwerk und in der Industrie eingesetzt wird.
Wiederholungsprüfung nach VDE 0413
Periodische Prüfung nach VDE 0413 / IEC 61557 mit RCD-Auslösung, Schleifen- und Leitungsimpedanz. Pass/Fail-Anzeige und integrierte Sicherungs-/RCD-Kennlinien beschleunigen die Bewertung vor Ort.
RCD-Prüfung im laufenden Betrieb
Funktion Zs (RCD) misst Schleifenimpedanz ohne den RCD auszulösen. Ideal für EDV-Räume, Krankenhäuser und Produktionsanlagen wo Stromausfälle nicht akzeptabel sind.
Erstprüfung an neuen Elektroinstallationen
Nach IEC/HD 60364 müssen RCD-Auslösung, Schleifenimpedanz und Phasenfolge dokumentiert werden. Mit EuroLink PRO PLUS entsteht ZVEH-SiNa-konformes Prüfprotokoll.
Service-Einsätze in Industrie und Handwerk
Robustes Gehäuse mit Magnethalterung erlaubt freihändige Bedienung am Schaltschrank. Helle Pass/Fail-LED-Anzeigen auf beiden Seiten der LCD machen Bewertung in dunklen Verteilern einfach.
Fazit
Das MI 3122 SMARTEC deckt Schleifen-/Leitungsimpedanz und RCD-Test in einem kompakten 0,93-kg-Gerät ab. Pass/Fail-Anzeige mit integrierten Sicherungs-/RCD-Kennlinien, Zs ohne RCD-Auslösung und Magnethalterung machen es zum Werkzeug für Wiederholungs- und Erstprüfung.
messkom liefert das Gerät als langjähriger Metrel-Fachhandel inklusive deutschsprachiger Beratung aus Mauern bei München, Erst- und Folgekalibrierung sowie EuroLink-Lizenz-Beratung für ZVEH-SiNa-Protokolle.
