Beschreibung
OTDR-Modul für die VeEX RXT-1200-Plattform
Das VeEX RXT-4100 OTDR-Modul ergänzt die RXT-1200-Plattform um eine vollständige Glasfaser-Test-Suite: OTDR für Multimode (850/1300 nm) und Singlemode (1310 bis 1650 nm), Optical Power Meter, Light Source und Visual Fault Locator. Mit Dynamikbereich bis 45 dB, bis zu 128.000 Samplingpoints und Event-Dead-Zone unter einem Meter qualifiziert das Modul Glasfasern von der FTTx-Hausanschlussmontage bis zum Long-Haul-Backbone.
- 01 OTDR für Multimode und Singlemode — 850 und 1300 nm Multimode (50/125 µm), 1310-1650 nm Singlemode (9/125 µm). Bis 45 dB Dynamikbereich, bis 240 km Singlemode-Reichweite, Filter-Variante 1625/1650 nm für In-Service-Messungen.
- 02 V-Scout Link Mapping mit Multi-Pulse — Intelligente Link-Charakterisierung über mehrere Pulsbreiten und Wellenlängen. Events werden als Symbole dargestellt — Splice, Connector, Macrobend, Splitter — auch ohne OTDR-Erfahrung interpretierbar.

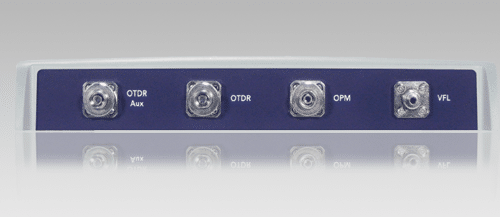

- 03 Komplettes Optical-Toolkit in einem Modul — OTDR plus optionaler VFL (650 nm), OPM (Standard +7 oder High-Power +25 dBm oder PON-OPM mit 1490/1550 nm dual), Light Source und Fiber-Inspection-Scope über USB.
Komplettes Optical-Toolkit für FTTx bis Long-Haul
An aktiv betriebenen GPON- oder XGS-PON-Strecken wird der OTDR auf 1625 nm oder 1650 nm Filter-Variante geschaltet. Die Filter blocken die Service-Wellenlängen 1490/1550/1577 nm aus und ermöglichen Fehlersuche ohne Service-Unterbrechung. Bis zu 38 dB Dynamikbereich genügen für 1:64- und 1:128-Splitter.
- FTTx- und PON-Installation, Splitter-Verifikation und Live-PON-Wartung
- Long-Haul-Backbone- und Metro-Glasfaser-Strecken bis 240 km
- FTTA-Glasfaser-Verbindungen am Antennenmast (Mobile-Backhaul)
- LAN- und Campus-Verkabelung mit Multimode-Glasfaser (OM-Klassen)
Fazit
Eine Plattform, alle optischen Tests: OTDR, OPM, Light Source, VFL und Fiberscope in einem RXT-1200-Modul. Vom FTTA-Antennenmast bis zur Long-Haul-DWDM-Strecke ein einziger Tester im Servicekoffer.
