Elektronika ELQ2+

Elektronika ELQ2+

Das ELQ2+ xDSL Line Qualifier ist ein batteriebetriebenes, multifunktionelles Handgerät zur Präqualifikation, Installation, Fehlerortung und Instandhaltung von symmetrischen Kupferaderpaaren von ISDN bis ADSL2+.

Beschreibung

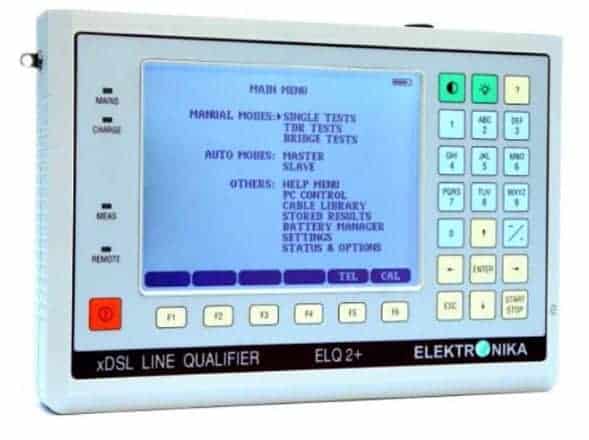

ELQ2+ xDSL Line Qualifier – Handgerät zur Präqualifikation

Das ELQ2+ xDSL Line Qualifier ist ein batteriebetriebenes, multifunktionelles Handgerät zur Präqualifikation, Installation, Fehlerortung und Instandhaltung von symmetrischen Kupferaderpaaren von ISDN bis ADSL2+.
Zur Qualifizierung eines Aderpaares werden mit zwei Messgeräten in MASTER-SLAVE Betriebsart end-to-end Messungen gemacht.
Da die beiden Geräte miteinander kommunizieren können, können solche Messungen auch von einer einzigen Person durchgeführt werden. Die Handhabung des Gerätes ist mit Hilfe der vordefinierten automatischen Testsequenzen überaus einfach.

Elektronika ELQ 2+ ADSL2+ Leitungsqualifizierer mit TDR

  • Physikalische Parameter Messungen an ADSL, ADSL2, ADSL2+, READSL, HDSL, SHDSL, ISDN etc. Anschlüssen
  • Speicher für Testergebnisse
  • Demo Programm für Schulungen
  • 320 x 240 Pixel LCD Display mit Backlight
  • Menüsprachen: Englisch, Deutsch oder Russisch

Single End Messung (mit nur einem Gerät)

  • Dämpfung, NEXT, Impedanz, Rückflussdämpfung, LCL, Rauschen, Spektrums Analysator, Impulsrauschen bis 2,2 MHz
  • Fehler lokalisation mit TDR
  • Auffinden von Lastspulen

End to End Messung ( mit zwei Geräten)

  • Automatische (Master – Slave) Test Sequenz
  • Programierte und vom Benutzer editierbare Toleranz Masken
  • LeitungsqualifiCATion mit schneller PASS / Fail Anzeige

Hardware & Software Optionen

  • Messungen mit Messbrücken Option (Built in Option)
  • AC/DC Spannung
  • Mutal Kapazität
  • Isolationswiderstand
  • Schleifenwiderstand, Widerstandsdifferenz
  • Auffinden von Krichströmen mit Murray DC Messbrücke, verbesserte Küpfmüller oder Drei Punkt Methode
  • Auffinden von Unterbrechungen mit AC Messbrücke
  • Kabel Temperatur

Messungen mit DMM Option (Built in Option)

  • DC Spannung und Strom
  • Schleifen- und Isolationswiderstand

Achtung: Es kann nur eine der beiden Built in Optionen in ein Gerät eingebaut werden.

Software Option

  • PC Software zum Transfer der Testergebnisse (ist inkl.)
  • PC Software zum einstellen der Parameter
  • Software zu messen von Mikro Unterbrechungen

Lieferumfang

  • Grundgerät
  • Bedienungs-Handbuch
  • Kurzanleitung
  • Set von Messkabeln
  • Netzteil
  • eingebauter Akkusatz
  • Tragetasche
  • Kalibrierzertifikat
  • CD mit:
    • PC-Software für Datentransfer zwischen ELQ2+ und PC ( 403-510-000E)
    • Demo-Software
  • Serielles Kabel zum Anschluss an PC

Datenblätter

ELQ2plus Datenblatt
DBPO_loss-service-ADSL2-_Messkom.pdf
ER20PRD-Richtkoppler_Messkom.pdf

Downloads

Firmware
elq2pl_v558ie2.zip
4,55 MB

Demo Software / Simulationssoftware

Icon

Demo-Software Elektronika ELQ2+

1 Datei(en) 368.79 KB
Download

Schulungen

Zu den Geräten für die Fehlerortung, Leitungsqualifizierung und Störer-Identifizierung an Kupfer-Telekommunikationsleitungen bieten wir Ihnen 2- bis 3-tägige Schulungen mit umfangreichem Theorieteil und gerätespezifischem Praxisteil an.

Die Schulungsinhalte werden an die messtechnischen Anforderungen des Kunden angepasst und finden beim Kunden vor Ort oder nach Absprache auch in Tagungshotels statt.

Bitte sprechen Sie uns bei Interesse an einer Schulung jederzeit einfach an!
