Beschreibung
Präzise Glasfaserzertifizierung mit Quad-Technologie

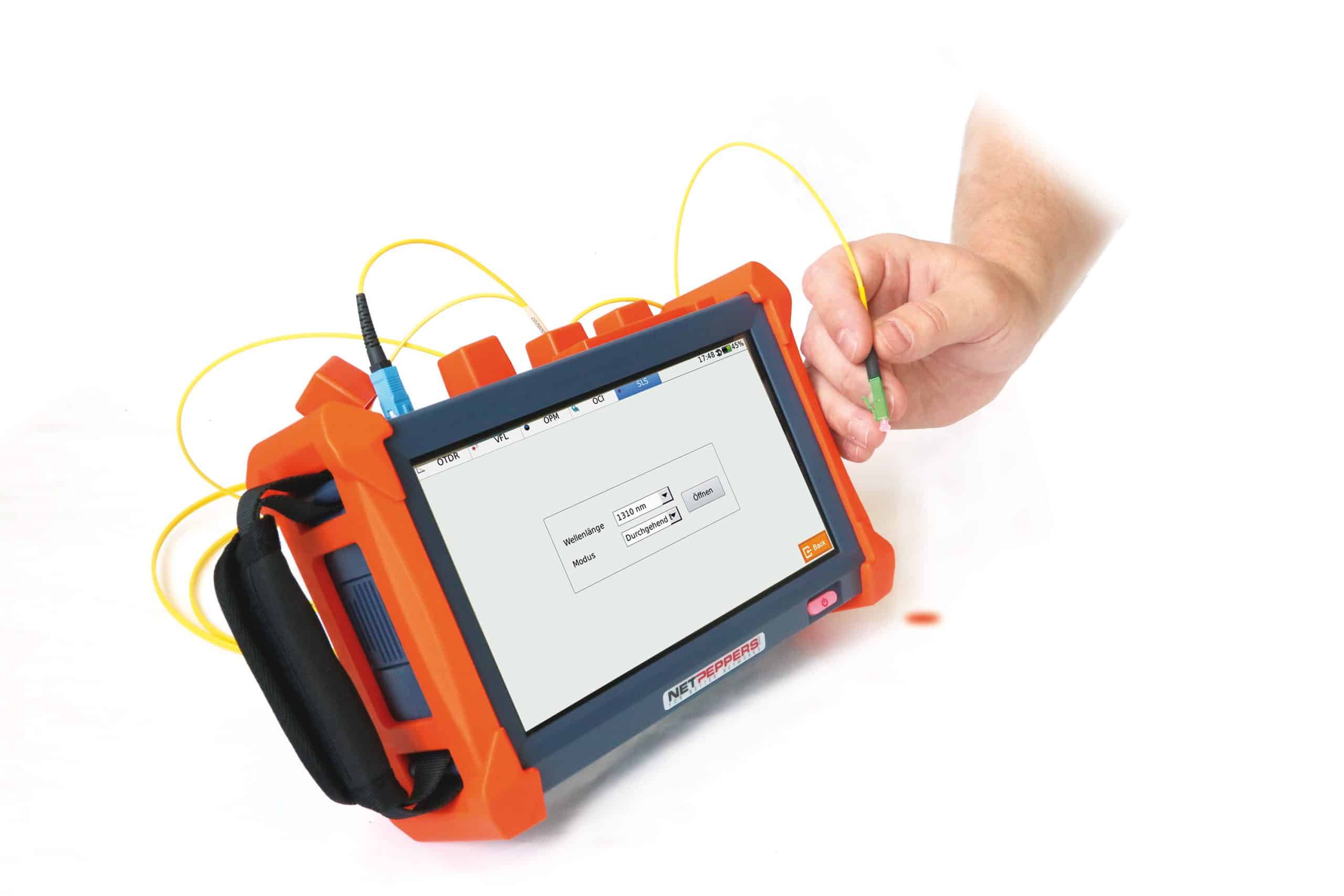

Das Glasfaser OTDR Messgerät OTDR1000 von NetPeppers ist ein hochmodernes faseroptisches Testgerät für die Zertifizierung und Analyse von Singlemode- und Multimode-LWL-Verbindungen. Mit einem dynamischen Bereich von bis zu 38 dB (SM) und einem intelligenten 8-Zoll-Touchscreen eignet sich dieses Quad-OTDR für FTTX-, LAN- und WAN-Anwendungen.
Singlemode & Multimode – alle Wellenlängen abgedeckt
Dank Quad-Wellenlängenunterstützung (850/1300/1310/1550 nm) eignet sich das OTDR1000 für vielfältige Einsatzbereiche – von kurzen Gebäudeverkabelungen bis hin zu Backbone-Strecken. Die geringe Dämpfungs- und Eventtotzone sowie der APC-Messport sorgen für exakte Messergebnisse auch auf kurzen Fasern.
Automatikfunktionen & einfache Bedienung
Die Bedienung erfolgt über ein modernes 8-Zoll-Touchdisplay. Das OTDR analysiert Messergebnisse automatisch, erkennt Vor- und Nachlauffasern und erstellt eine strukturierte PASS/FAIL-Auswertung. Die automatische Auswertung direkt am Gerät ermöglicht den Export als PDF oder .sor-Datei.
LinkImage, Mikroskop & Feldeinsatz
Die Funktion LinkImage zeigt OTDR-Strecken visuell an – ideal für Schulungen und Kundenübergaben. Ergänzend kann ein Mikroskop WFM-50 angeschlossen werden, um Steckverbinder visuell zu prüfen und in denselben PDF-Bericht zu integrieren.
Das Gerät kommt in einer Sortimo-kompatiblen L-Boxx mit Platz für Zubehör und Vorlauffasern. Ein leistungsstarker Akku ermöglicht bis zu 10 Stunden Dauerbetrieb. Datenübertragung per USB, LAN oder FTP – Fernsteuerung über VNC.
Technische Highlights
- ✓ Glasfaser OTDR für 850/1300/1310/1550 nm (Quad)
- ✓ Dynamik: bis 38 dB (SM), 28 dB (MM) | Totzonen: ab 1 m / 4 m
- ✓ Integriertes Power Meter & VFL
- ✓ Automatische Fasererkennung (Vor-/Nachlauf)
- ✓ Mikroskopunterstützung & LinkImage-Darstellung
- ✓ 8-Zoll-Touchdisplay, PDF- & .sor-Berichterstellung
- ✓ Datenübertragung per USB, LAN, FTP | Fernsteuerung via VNC
