VeEX RFTS-400: Remote Fiber Test System für die Glasfaserüberwachung
Das VeEX RFTS-400 ist ein Remote Fiber Test System der dritten Generation für das Glasfaser-Monitoring rund um die Uhr. Ein Optical Control Module (OCM) mit eingebautem OTDR misst Faser für Faser, Optical Switch Modules (OSM) schalten die Messung auf bis zu 4.608 Testports. Der Betrieb ist serverlos, und Faserfehler erkennst du im Minutenbereich.
Für die Glasfaserüberwachung im Netz läuft die OTDR-Messung automatisch statt von Hand: Die Dark-Fiber-Überwachung prüft unbeschaltete Fasern fortlaufend, und bei einer schleichenden Verschlechterung bekommst du einen Alarm, bevor ein Dienst betroffen ist.

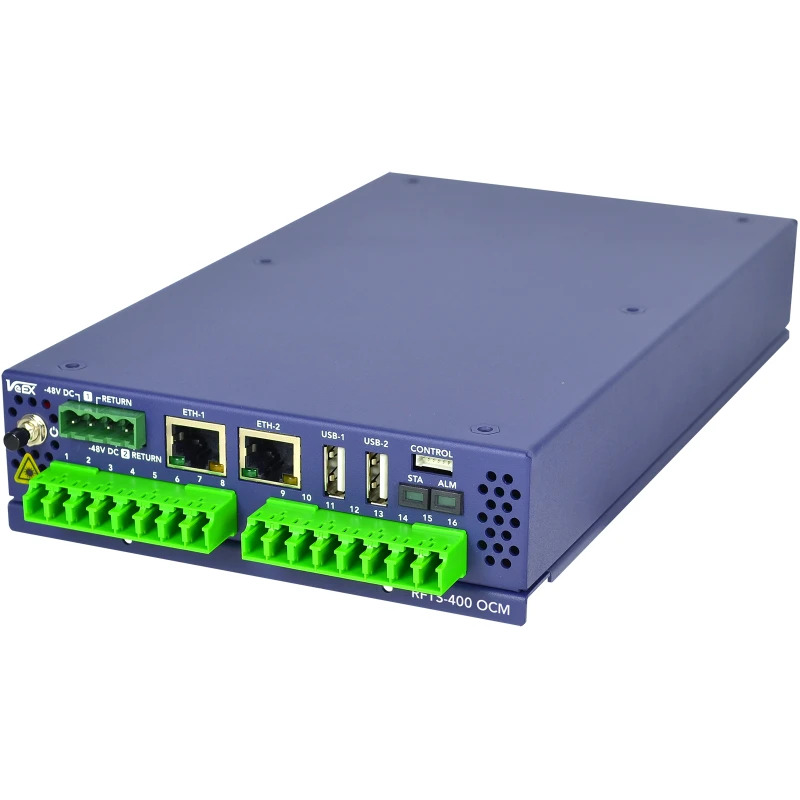

Optical Control Module: OTDR, Steuerung und Schnittstellen
Das OCM ist das Steuermodul des Systems und bringt das OTDR mit. Die OTDR-Messung reicht bis 50 dB Dynamikbereich (ohne Switch-Option) und deckt 0,1 bis 400 km mit bis zu 500.000 Messpunkten ab. Optional ist ein Switch mit bis zu 16 Ports eingebaut.
- Zwei -48-V-DC-Eingänge, Leistungsaufnahme 6 W
- 2x Ethernet (10/100/1000Base-T) plus eigene Management-Schnittstelle, Weboberfläche per HTTPS
- Solid-State-Speicher bis 10 TB
- Lichtquelle (OLS) als Dauerlicht (CW) oder moduliert mit 270, 330, 1000 oder 2000 Hz, Bedienung per Smartphone über NoApp/QR-Code

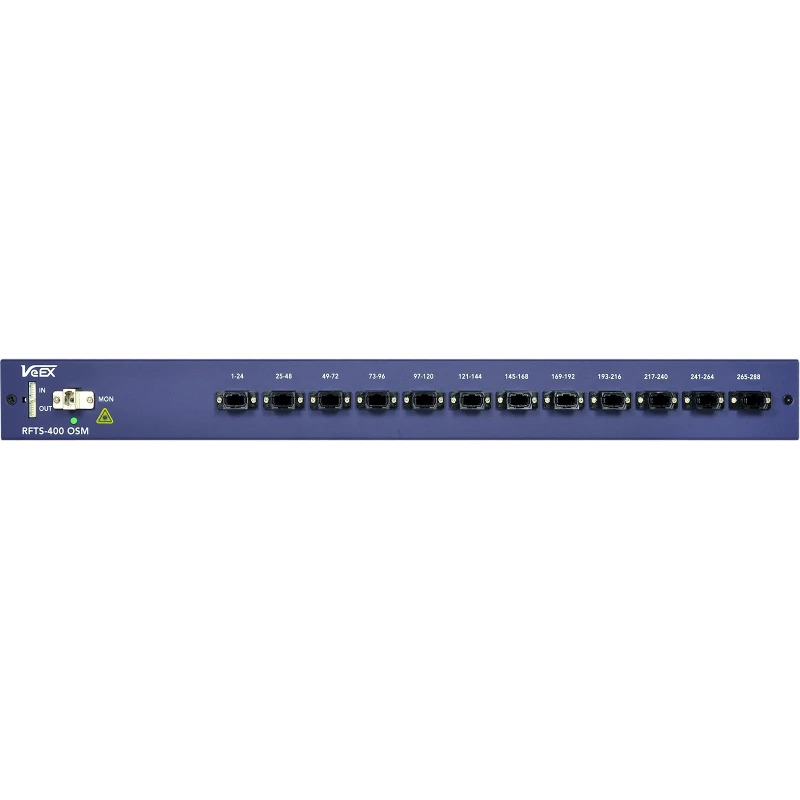

Optical Switch Module: Fasern reihum schalten

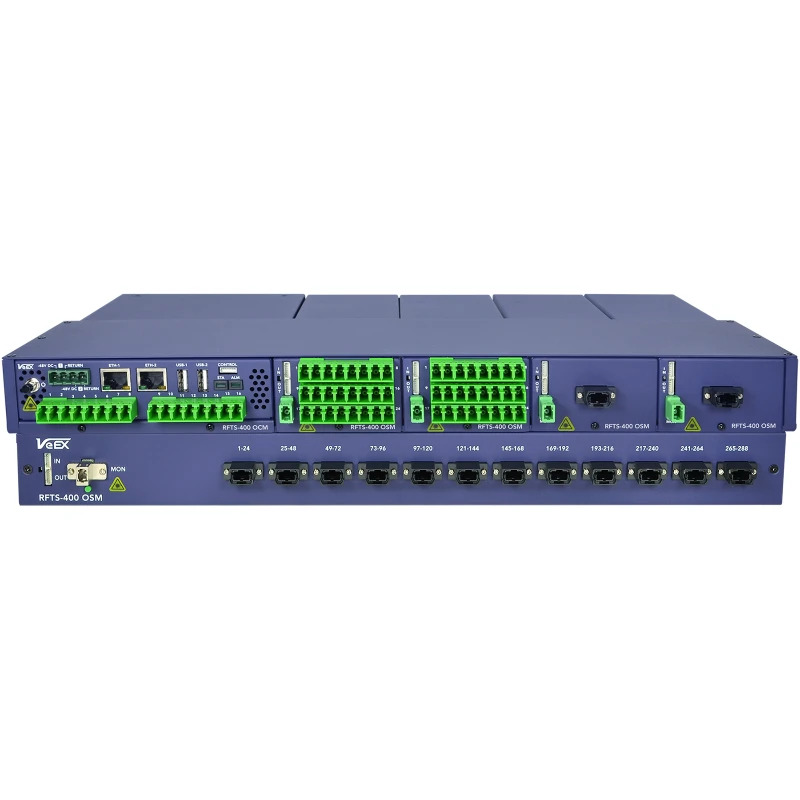

Das OSM schaltet die Messung des OCM nacheinander auf jede angeschlossene Faser. Es arbeitet mit MEMS-Switches, die für mehr als 1 Milliarde Schaltzyklen ausgelegt sind, und schaltet in höchstens 15 ms um. Ein Modul steuert in 1 HE bis zu 288 Ports, optional mit integriertem FWDM-Filter. Die Versorgung kommt vom OCM.
Welche Steckertypen und Portzahlen ein Modul hat, richtet sich nach dem Bestellschlüssel. Laut Datenblatt gibt es MPO/APC, SC/APC, SC/UPC und LC/APC, die Einzelheiten findest du im Tab Spezifikationen.
Dark Fiber, In-Service und PON
Unbeschaltete Fasern misst das OTDR direkt. Bei beschalteten Fasern trennt der integrierte FWDM-Filter (1625 oder 1650 nm) das Messsignal vom Nutzsignal, ohne zusätzlichen Rack-Platz. Strecken mit mehr als 43 dB Streckendämpfung überwachst du bidirektional.
Auch im PON-Bau hilft das System: Die ODN-Dämpfung misst du mit der OLS-Funktion, danach folgt die PON-Überwachung im Betrieb. Out-of-Band-DWDM lässt sich ebenfalls überwachen. Für die Einzelmessung vor Ort ergänzt das Handheld-OTDR VeEX FX150+ OTDR das Monitoring-System.
Ausbau bis 4.608 Testports

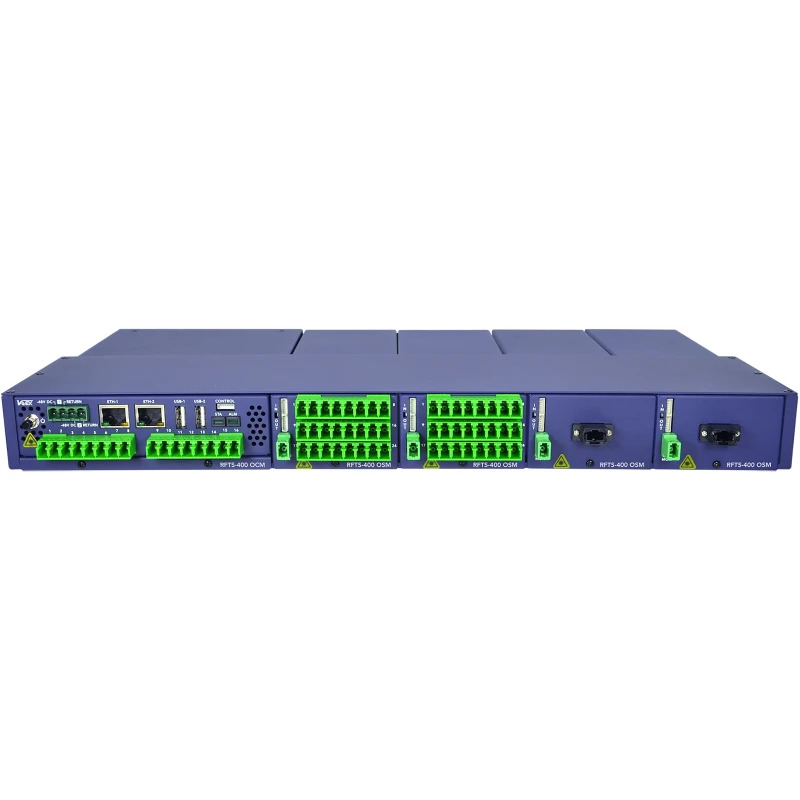

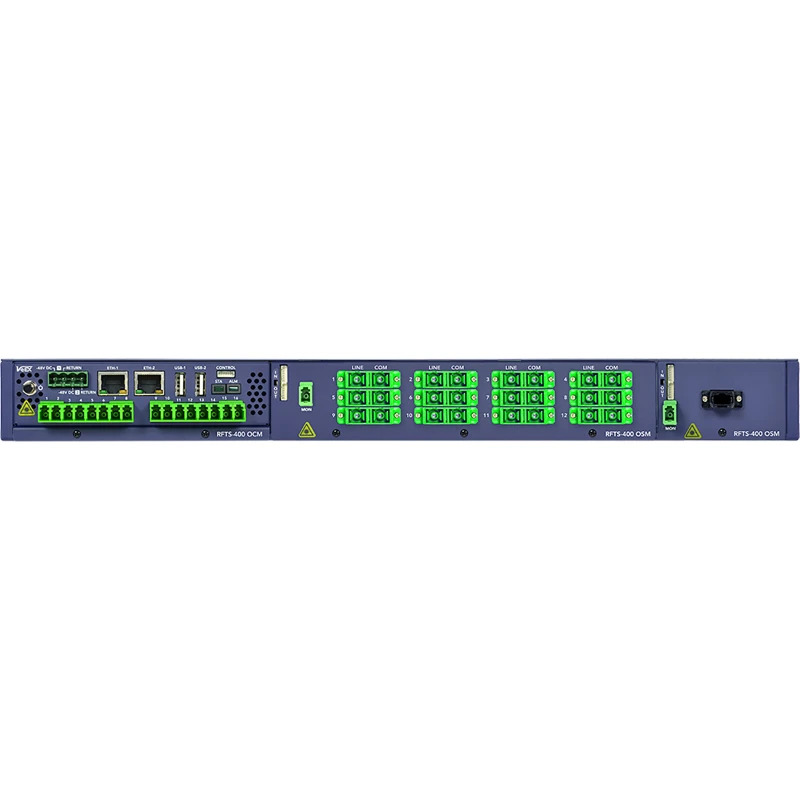

Ein 1-HE-Einschub hat sechs Steckplätze, das OCM belegt davon zwei. In die übrigen Plätze kommen OSM-Module oder weitere OCM, und mehrere Einschübe lassen sich kombinieren. Mit dem VeEX OXC-4000 erweiterst du den Ausbau per Ethernet dezentral am Netzrand, damit die Dark-Fiber-Überwachung auch weit verteilte Netze abdeckt.
Das System ist im Feld wartbar und erweiterbar, du montierst es wahlweise an der Wand oder im Rack.
Fehler im Minutenbereich
Die Zeit, einen Fehler einzugrenzen, sinkt von Stunden auf Minuten.
Proaktive Degradationsanalyse
Machine Learning erkennt schleichende Verschlechterungen, bevor ein Dienst ausfällt.
Serverlos ab Werk
Browser öffnen und loslegen: bis zu 5 Nutzer gleichzeitig, rückwärtskompatibel zu VeSion.
Alarme auf allen Kanälen
Per E-Mail, SMS, SNMP-Trap, Relaiskontakt, Push in der RFTS-App oder Grafana.
Offene Anbindung
Prometheus, Grafana, GIS-Lösungen, VeEX GeoServer, Fiberizer Cloud und VeEX Flow mit automatischem Ticket.
Infrastruktur- und Sicherheitsüberwachung
Reflektierende Sensoren erweitern die Überwachung über die Faser hinaus.
Fazit: Wann das RFTS-400 passt
Das RFTS-400 passt, wenn du viele Fasern dauerhaft und automatisch überwachen willst, ob unbeschaltet, beschaltet oder im PON. Es ist ein konfigurierbares System: Welche Module du brauchst, klären wir gemeinsam mit dir. Für die Einzelmessung im Feld gibt es bei uns das Handheld-OTDR VeEX FX150+ OTDR. Ebenfalls einen Blick wert: VIAVI FTH-9000.
