Beschreibung
Einsatz und Funktion

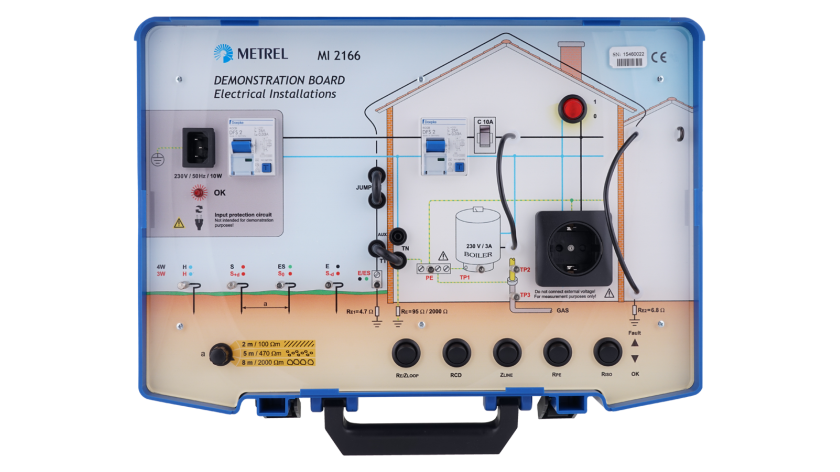

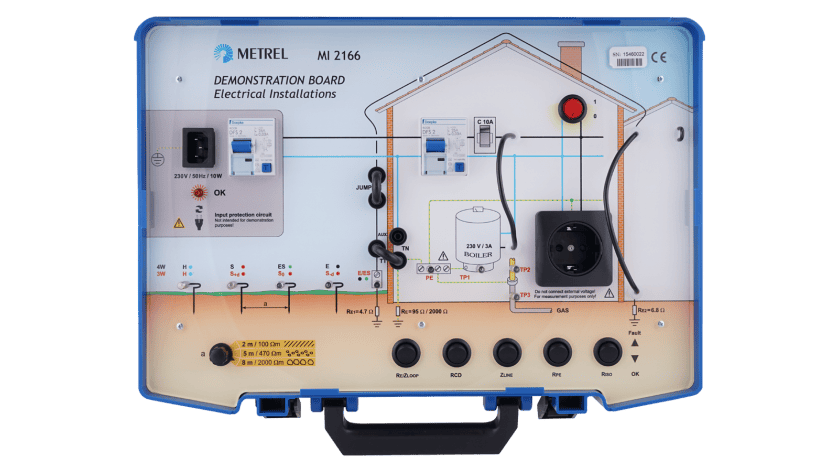

Das Metrel MI 2166 Demonstration Board bildet die Struktur einer typischen elektrischen Niederspannungsanlage in Einfamilienhäusern und Wohnungen nach. Auf der Oberfläche sind reale Anlagenelemente wie RCD, EIN-/AUS-Schalter mit Leuchten, Spannungsausgang und Anschlussklemmen verbaut — damit lassen sich alle nach EN 61557 genormten Prüfmethoden praxisnah demonstrieren.
Von Isolationswiderstand und PE-Durchgang über Erdungswiderstand, Leitungs- und Schleifenimpedanz, Phasendrehung und Laststrom bis hin zu RCD-Prüfung und Kontaktspannung — das Board deckt das gesamte Prüfspektrum ab. Über fünf Fehler-Schalter lassen sich gezielt Anlagenfehler einstellen. Das Board simuliert sowohl TN- als auch TT-Netze und ist damit universell einsetzbar.
Anwendungsbereiche
- ✓Berufsschulen und Berufsausbildung Elektrotechnik
- ✓Schulungs- und Trainingscenter (Innung, IHK, Herstellerschulungen)
- ✓Produktdemonstrationen durch messkom-Vertrieb beim Kunden
- ✓Messeauftritte und Roadshows
- ✓Interne Schulungen für Servicetechniker und Prüfer
- ›MI 3155 EurotestXD
- ›MI 3154 EurotestXDs
- ›MI 3152 EurotestXC
- ›MI 3125 BT EurotestCOMBO
- ›MI 3121 SMARTEC Isolation Durchgang
- ›MI 3122 SMARTEC Leitungs-Schleifenimpedanz RCD
- ›MI 3123 SMARTEC Erdung Zange
Das MI 2166 ist das ideale Werkzeug für praxisnahe Schulungen und Produktdemonstrationen — kompakt, vollständig und in jedem TN/TT-Netz einsetzbar.
