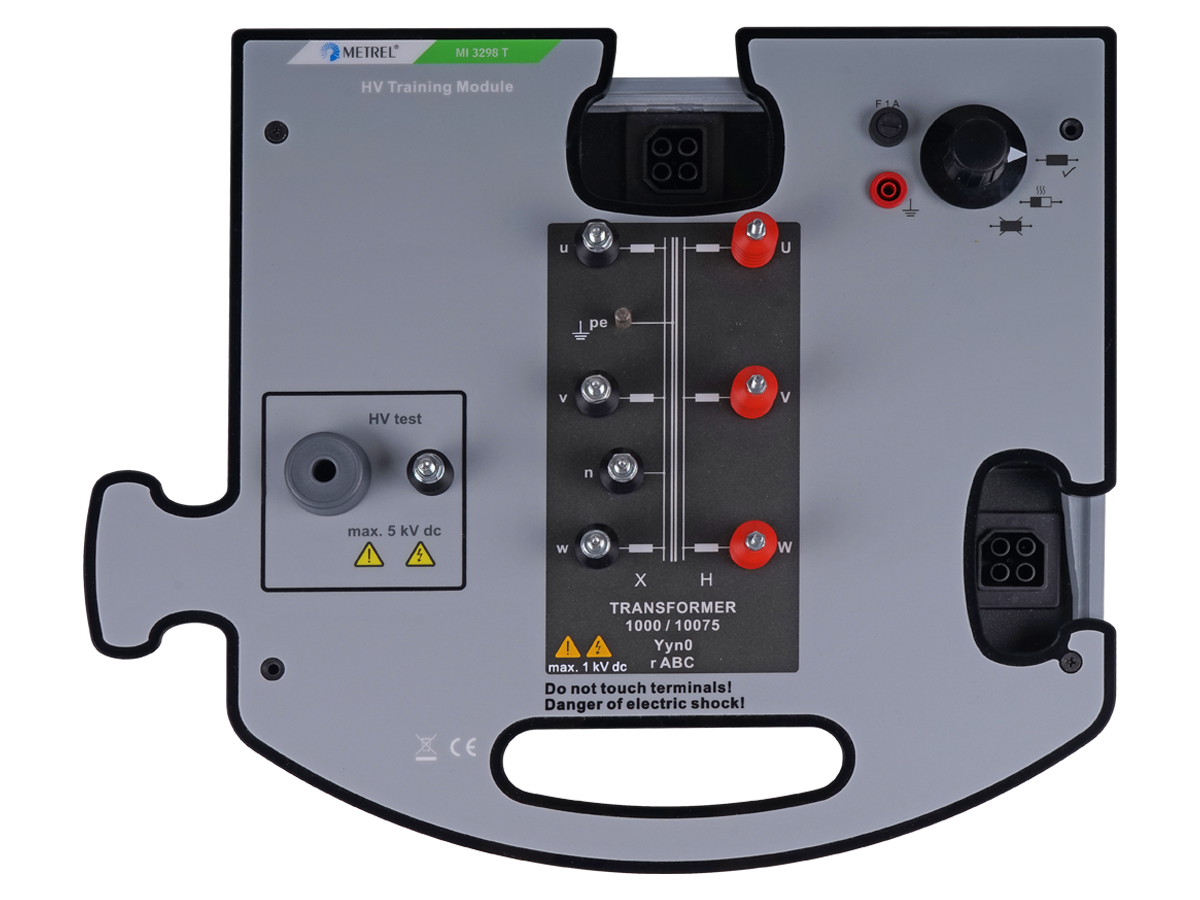

Metrel MI 3298 T Transformator-Isolations Trainer Modul

  • LABS-Trainer-Modul für Schulungen zur Isolationsmessung an Transformatoren
  • Puzzle-System: erweiterbar mit MI 3298 P1 (Erdung) und weiteren Modulen für komplette Lehrgänge
  • Messfunktionen: Isolationswiderstand, Polarisationsindex (PI), Dielectric Absorption Ratio (DAR), Wicklungswiderstand
  • Simulation von typischen Trafo-Fehlern (Wicklungsschluss, Isolationsfehler) für reproduzierbare Lernsituationen
  • Kompatibel mit Metrel-Isolationsprüfgeräten der MI-3290- und MI-3294-Serie

Beschreibung

Beschreibung

Transformator-Isolations Trainer Modul für die Elektroinstallations-Ausbildung

Das Metrel MI 3298 T ist ein eigenständiges Schulungsmodul zum Trainieren verschiedener Isolationsmessverfahren sowie grundlegender Messverfahren an Transformatoren. Dank des Puzzle-Konzepts lässt es sich mit MI 3298 P1 Boden-/Massetrainer-Modulen kombinieren, um eine vollständige Übertragungsleitung zu simulieren.

Verschiedene Fehlerarten am Transformator — unterbrochene Wicklungen, Kurzschlussfehler — können gezielt nachgebildet werden, um Auszubildende mit realitätsnahen Prüfszenarien nach IEC-Normen vertraut zu machen.

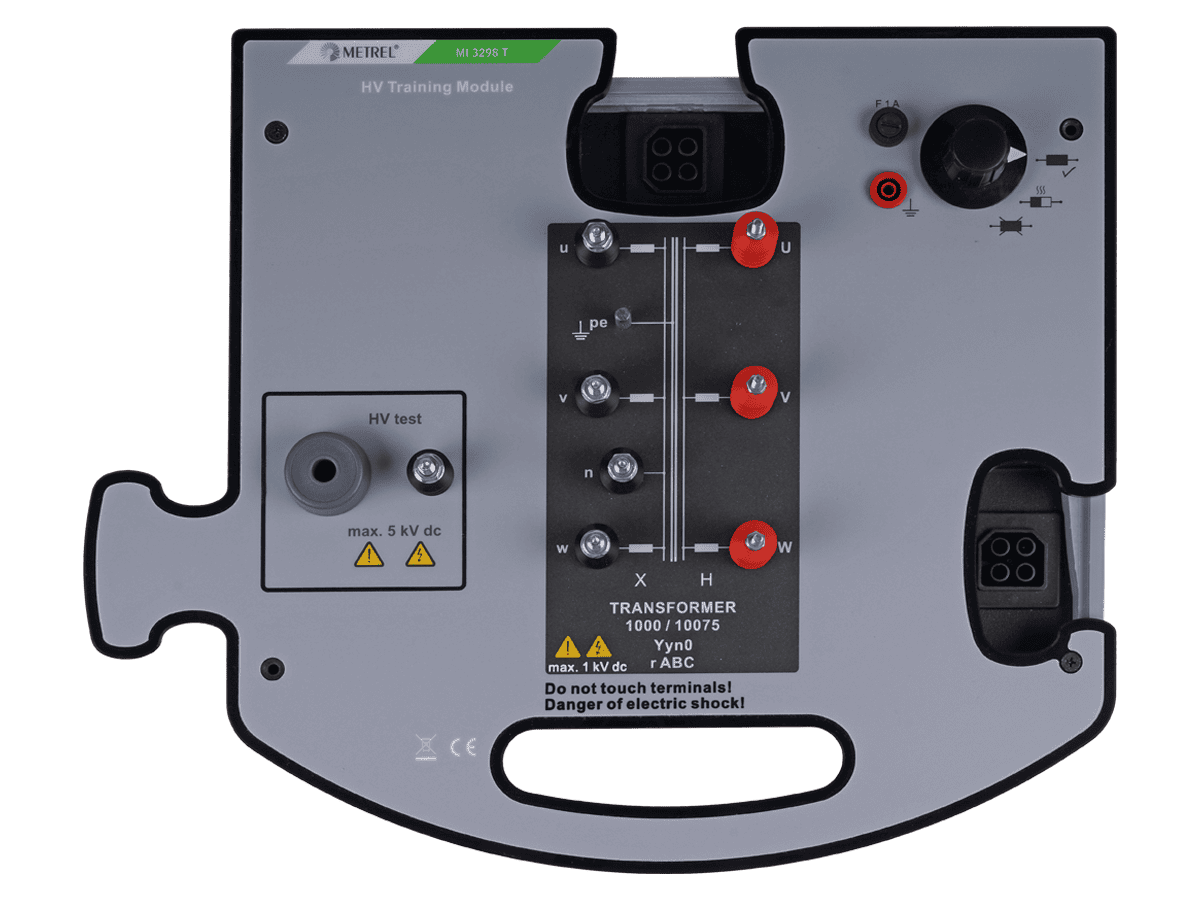

Metrel MI 3298 T Transformator-Isolations Trainer Modul — LABS Schulungsmodul

5 Hauptvorteile auf einen Blick

  • ✓Puzzle-System: Kombinierbar mit MI 3298 P1 Modulen zur vollständigen Übertragungsleitungssimulation
  • ✓Breite Messkompetenz: Isolations-, HV-, Impedanz- und Windungsverhältnis-Prüfverfahren in einem Modul
  • ✓Fehler-Simulation: Realistische Fehlernachbildung (Wicklungsunterbrechung, Kurzschluss) für praxisnahe Schulungen
  • ✓Kompakte Bauform: 400 × 110 × 330 mm, 6,28 kg — gut transportierbar im Schulungsraum
  • ✓Schulungs-Zertifizierung: Speziell konzipiert für LABS-Schulungsumgebungen nach IEC-Normen
Trainierbare Verfahren
  • Isolationsmessungen und Isolationswiderstandsprüfung
  • Diagnosetest (PI, DD, DAR)
  • Schrittspannungsprüfung
  • Windungsverhältnis-Messung
  • Wicklungswiderstands-Messung

Messfunktionen

  • Leitungsimpedanz, Widerstand und Isolierung
  • HV-Isolationswiderstand
  • Transformator-Impedanzmessung
  • Wicklungswiderstands-Messung
  • Transformator-Analyse des Windungsverhältnisses

Simulierbare Fehler

Das MI 3298 T erlaubt gezielte Fehlernachbildung am Transformator, um Prüftechniker und Auszubildende mit praxisnahen Fehlszenarien vertraut zu machen:

Unterbrochene Wicklungen

Simulation von Leitungsunterbrechungen in der Primär- oder Sekundärwicklung

Kurzschlussfehler an Wicklungen

Nachbildung von Wicklungs-Kurzschlüssen für Diagnosetest-Prüfungen

Fazit

Das Metrel MI 3298 T schließt die Lücke zwischen theoretischem Normen-Wissen und handlungsorientierter Prüfpraxis: Mit fünf Messfunktionen, zwei simulierbaren Fehlerarten und dem modularen Puzzle-Prinzip bietet es LABS-Schulungsumgebungen eine kompakte, erweiterbare und IEC-konforme Basis für die professionelle Elektroinstallations-Ausbildung.
