Beschreibung

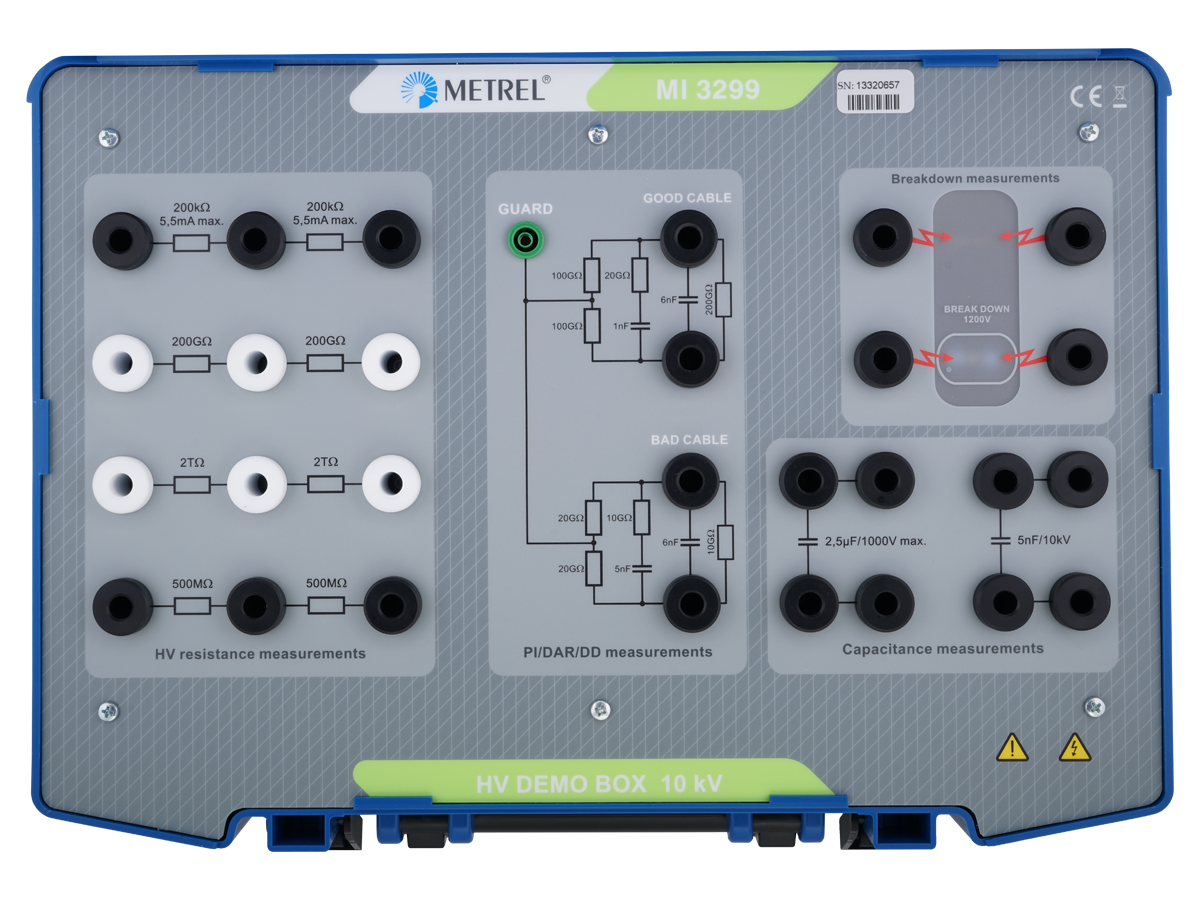

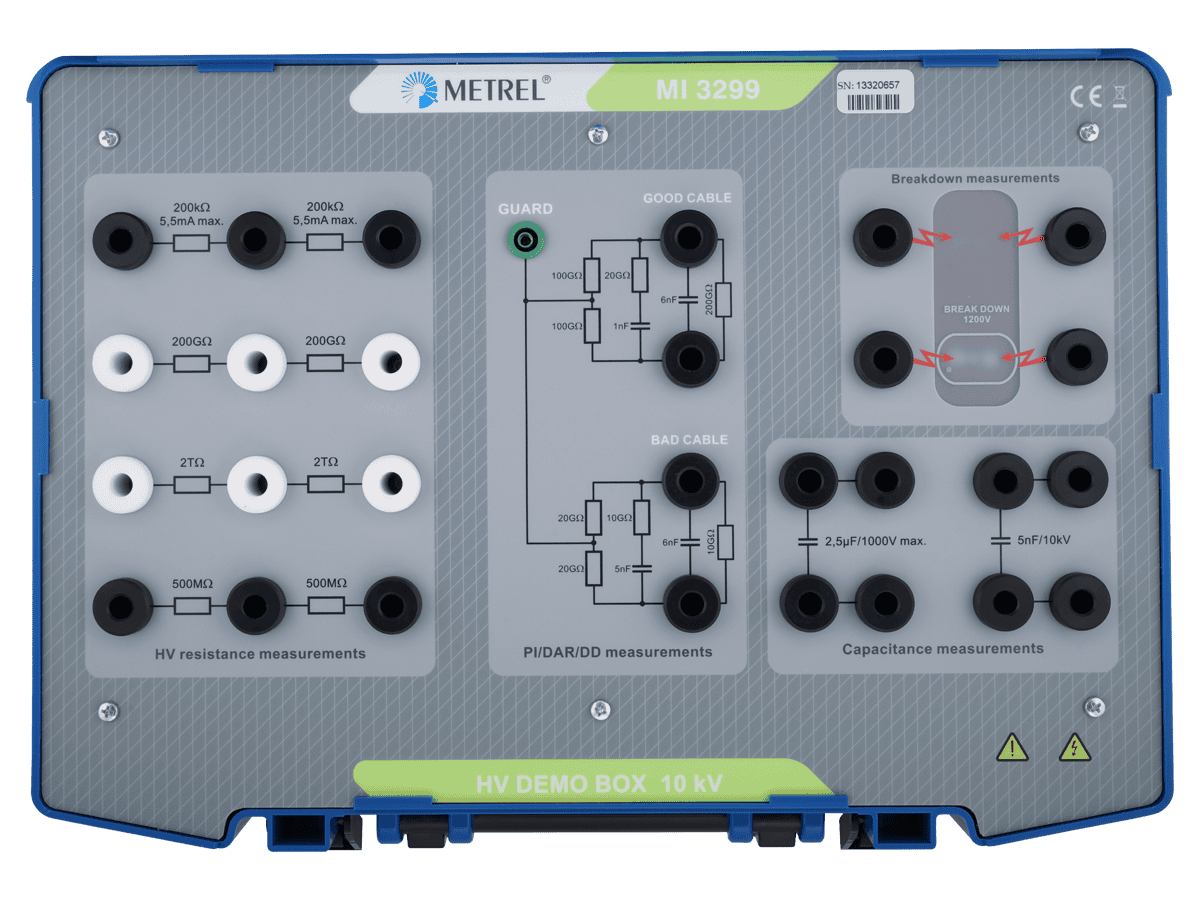

Die MI 3299 HV Demo BOX 10 kV wurde speziell für die Demonstration von Isolationsdiagnosen in Hochspannungsanwendungen entwickelt. Sie simuliert typische Isolationen aus der Industrie und ermöglicht fundierte Schulungen am realen Messaufbau.
- ✓ Polarisationsindex (PI)
- ✓ Dielektrische Entladung (DD)
- ✓ Dielektrisches Absorptionsverhältnis (DAR)
- ✓ Isolationsdurchschlag in Gasumgebungen
- ✓ Grundkalibrierung DC-HV-Isolationsmessgeräte
Die Demo-Box vereint hochwertige Komponenten für realitätsnahe Messaufbauten. Alle Widerstände sind auf 10 kV Spannungsfestigkeit ausgelegt — mit sehr niedrigem Spannungskoeffizienten für präzise, reproduzierbare Ergebnisse.
- Resistives Dekaden-Set: 200 kΩ · 500 MΩ · 200 GΩ · 2 TΩ
- HV-Kondensatoren: 2,5 µF und 5 nF
- Integrierte Funkenstrecke & Gasentladungsröhre
- 2 Isolationsmaterial-Modelle (gutes & schlechtes Kabel)
- Stabiler Hartschalenkoffer mit Griff (440 × 320 × 110 mm)
Die MI 3299 HV Demo BOX 10 kV kann zusammen mit folgenden Metrel-Isolationsmessgeräten eingesetzt werden:
- → MI 3121 SMARTEC Isolation / Durchgang
- → MI 3215 TeraOhmHP 15 kV
- → MI 3211 TeraOhmHP 10 kV
- → MI 3121H SMATREC 2,5 kV Isolation / Durchgang
- → MI 3102H BT EurotestXE 2,5 kV
- → MI 3102 BT EurotestXE
Die MI 3299 HV Demo BOX 10 kV schließt die Lücke zwischen theoretischer Schulung und praxisnahem Messaufbau. Mit dem dekadischen Widerstandssatz, den HV-Kondensatoren und der integrierten Funkenstrecke lassen sich PI, DD und DAR realitätsnah demonstrieren — im Hartschalenkoffer einsatzbereit für Labor und Schulungsraum.
