Beschreibung
Präzises Multimeter für Isolations- und Durchgangsmessung

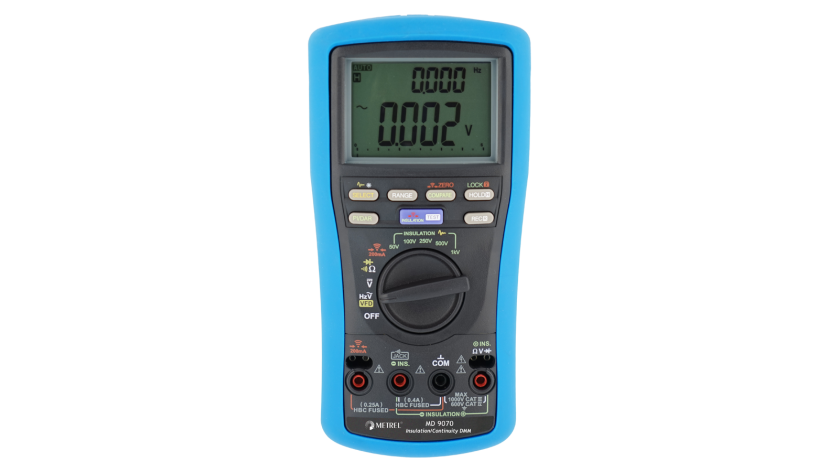

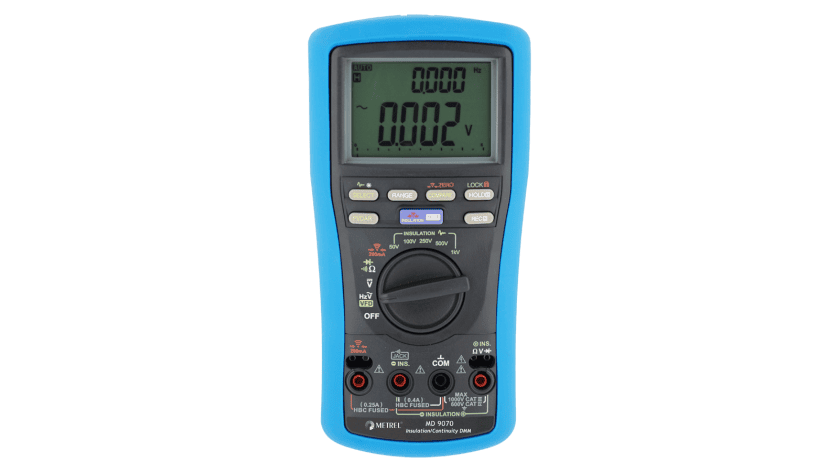

Das Metrel MD 9070 ist ein präzises Digitalmultimeter zur Isolations- und Durchgangsmessung für den Einsatz in CAT IV / 600 V- und CAT III / 1000 V-Umgebungen. Das Dual-Digital-Display mit Bargraph zeigt alle relevanten Messwerte auf einen Blick. Die kompakte Bauform ist für die einhändige Bedienung optimiert — ideal für Service-Techniker im Feld.
Die integrierte VFD-Funktion (Variable Frequency Drive) ermöglicht echte Effektivwertmessungen in Übereinstimmung mit der Frequenz, was besonders bei frequenzgesteuerten Antrieben relevant ist. Die PI/DAR-Funktion bewertet die Isolationsqualität nach Polarisationsindex und Dielectric Absorption Ratio — ein wichtiges Diagnose-Instrument für vorbeugende Wartung.
- ✓ TRMS-Messung für sinusförmige und nicht-sinusförmige Signale
- ✓ Fünf Isolations-Prüfspannungen: 50 / 100 / 250 / 500 / 1000 V
- ✓ Isolations-Messbereich bis 25 TΩ
- ✓ Durchgangsprüfstrom wählbar: 90 mA oder 200 mA
- ✓ PI- und DAR-Berechnung zur Isolationsqualitätsbewertung
- ✓ Schutzart IP 40, Batterieversorgung 4× AA
Weitere Funktionen und Messmöglichkeiten
Das MD 9070 verfügt über eine breite Palette zusätzlicher Funktionen für den professionellen Einsatz: Die Data-Hold-Funktion hält Messwerte eingefroren, MIN/MAX/AVG-Aufzeichnung dokumentiert Schwankungen über die Zeit, und die Relativ-Null-Funktion ermöglicht Differenzmessungen gegen einen Referenzwert. Eine Falschanschluss-Warnung schützt vor Fehlmessungen durch vertauschte Messleitungen. Die Hintergrundbeleuchtung des Dual-Digital-Displays erleichtert die Arbeit in schlecht beleuchteten Umgebungen, die automatische Abschaltung schont die Batterie.
Das MD 9070 eignet sich für vielfältige Einsatzfelder: Niederspannungsinstallationen (CAT IV / 600 V), Außendienst und Feldeinsatz dank einhändiger Bedienbarkeit, vorbeugende Wartung von Motoren und Kabeln sowie die Sicherheitserstprüfung elektrischer Fahrzeuge nach UN ECE R100. Spannungs-, Strom-, Widerstands-, Kapazitäts-, Frequenz-, Temperatur- und Diodenprüfung runden das Messprogramm ab.
Das MD 9070 schließt die Lücke zwischen einfachen Multimetern und Profi-Isolationsmessgeräten: TRMS-Genauigkeit, PI/DAR-Bewertung und CAT IV-Schutz in einem einhändig bedienbaren Hand-Held — das entscheidende Argument für Service-Techniker im Feld.
