Beschreibung
Kompaktes PV-Prüfgerät für professionelle Photovoltaik-Abnahme

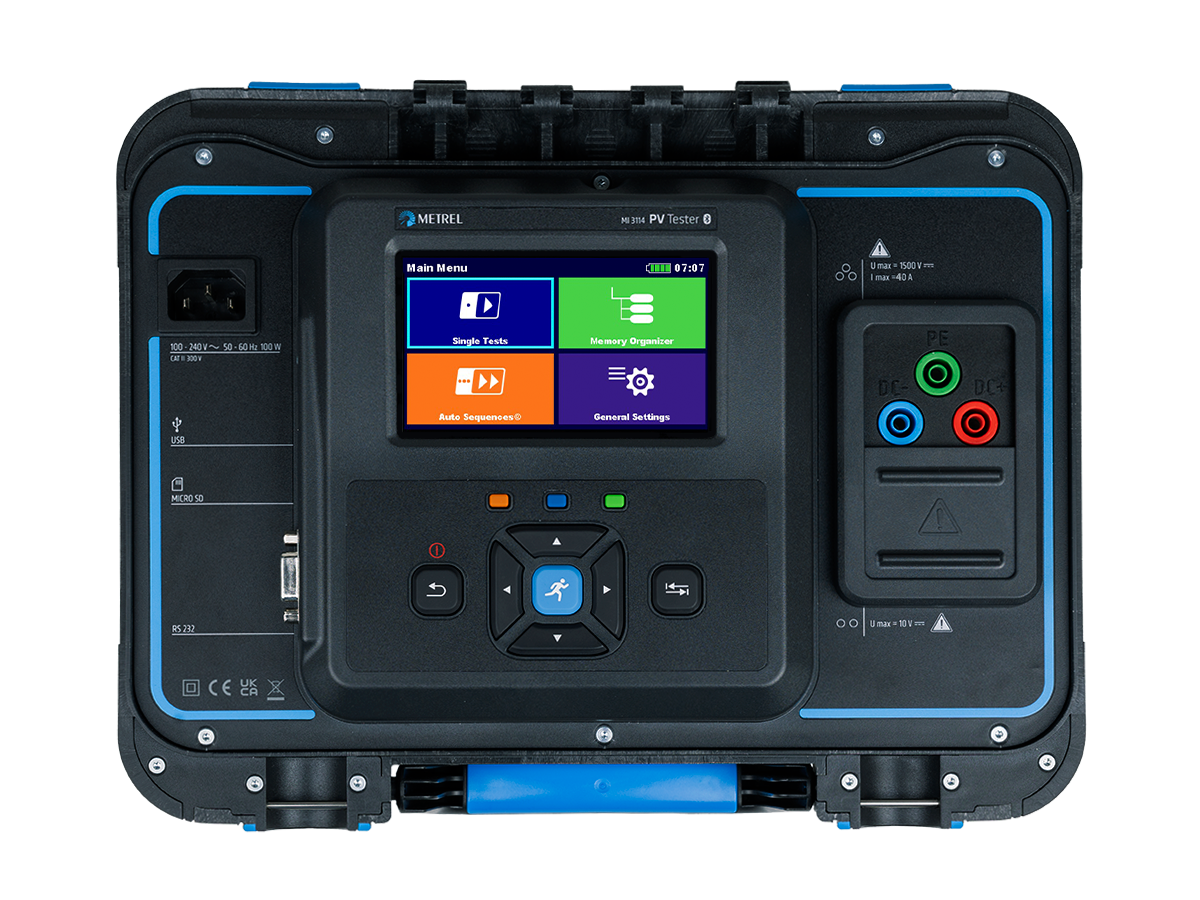

Der MI 3114 PV Tester erfüllt die Anforderungen der IEC 62446-1 vollständig und deckt alle Kategorie-1-Prüfungen ab: Isolationswiderstandsmessung an PV-Strings (250 V bis 1500 V Prüfspannung), Isc- und Uoc-Messung sowie Durchgangsprüfung von Schutzleitern. Die maximale Systemspannung von 1500 V DC und ein Kurzschlussstrom bis 40 A machen das Gerät fit für moderne Hochleistungs-PV-Anlagen.
Ein integrierter Auto-Test führt sämtliche Kategorie-1-Prüfungen mit einem einzigen Tastendruck aus. Die kabellose WiFi-Ferneinheit A 1785 erfasst Bestrahlungsstärke und Zelltemperatur in Echtzeit — Messergebnisse werden automatisch auf STC-Werte umgerechnet und mit Herstellernennwerten verglichen. Die PC-Software Metrel ES Manager (MESM) rundet den Workflow mit Prüfbericht-Erstellung ab.
Hauptmerkmale
- ✓Vollständige IEC 62446-1 Kategorie-1-Prüfung: Isolationswiderstand (bis 1500 V), Isc/Uoc, Durchgang und Polarität in einem einzigen Auto-Test
- ✓Systemspannung bis 1500 V DC, Kurzschlussstrom bis 40 A für moderne Hochleistungs-PV-Anlagen
- ✓Kabellose WiFi-Ferneinheit zur Echtzeitmessung von Bestrahlungsstärke und Zelltemperatur mit automatischer STC-Umrechnung
- ✓Farb-Touchscreen mit integrierter PV-Moduldatenbank, Memory-Organizer und AUTOSEQUENZ-Funktion für strukturierte Prüfabläufe
- ✓PC-Software Metrel ES Manager (MESM) für Messstruktur-Vorbereitung, Datentransfer und professionelle Prüfberichtserstellung
Fazit
Der Metrel MI 3114 PV Tester kombiniert einen großen Farb-Touchscreen mit einer vollständig normativen IEC 62446-1-Prüfroutine — von der Isolationsmessung bis zur automatischen STC-Umrechnung. Für Elektrofachkräfte und Prüfdienstleister, die PV-Anlagen bis 1500 V DC normgerecht abnehmen und dokumentieren müssen, ist er das Werkzeug der Wahl. Die MESM-Software macht den Unterschied bei der Prüfberichtserstellung im Büro.
