Metrel MI 3115 PV-Analyser mit IV-Kennlinie

Beschreibung

PV-Prüfgerät für Anlagen bis 1500 V DC

Das Metrel MI 3115 PV Analyser ist ein professionelles Prüfgerät für Photovoltaikanlagen bis 1500 V DC und erfüllt die Anforderungen der Norm IEC 62446 / VDE 0126-23. Es unterstützt alle Prüfungen und Messungen der Kategorie 1 und 2 – darunter Isolationswiderstand, I/U-Kennlinienaufnahme sowie die automatische Umrechnung der Messergebnisse in STC-Standardwerte.

Bestrahlung und Zelltemperatur werden in Echtzeit über eine kabellose WiFi-Ferneinheit erfasst. Ein integrierter Auto-Test führt alle Prüfungen der Kategorie 1 mit einem einzigen Tastendruck aus. Die Bedienung erfolgt über einen großen Farb-Touchscreen mit grafischer Ergebnisanzeige und integrierter PV-Moduldatenbank.

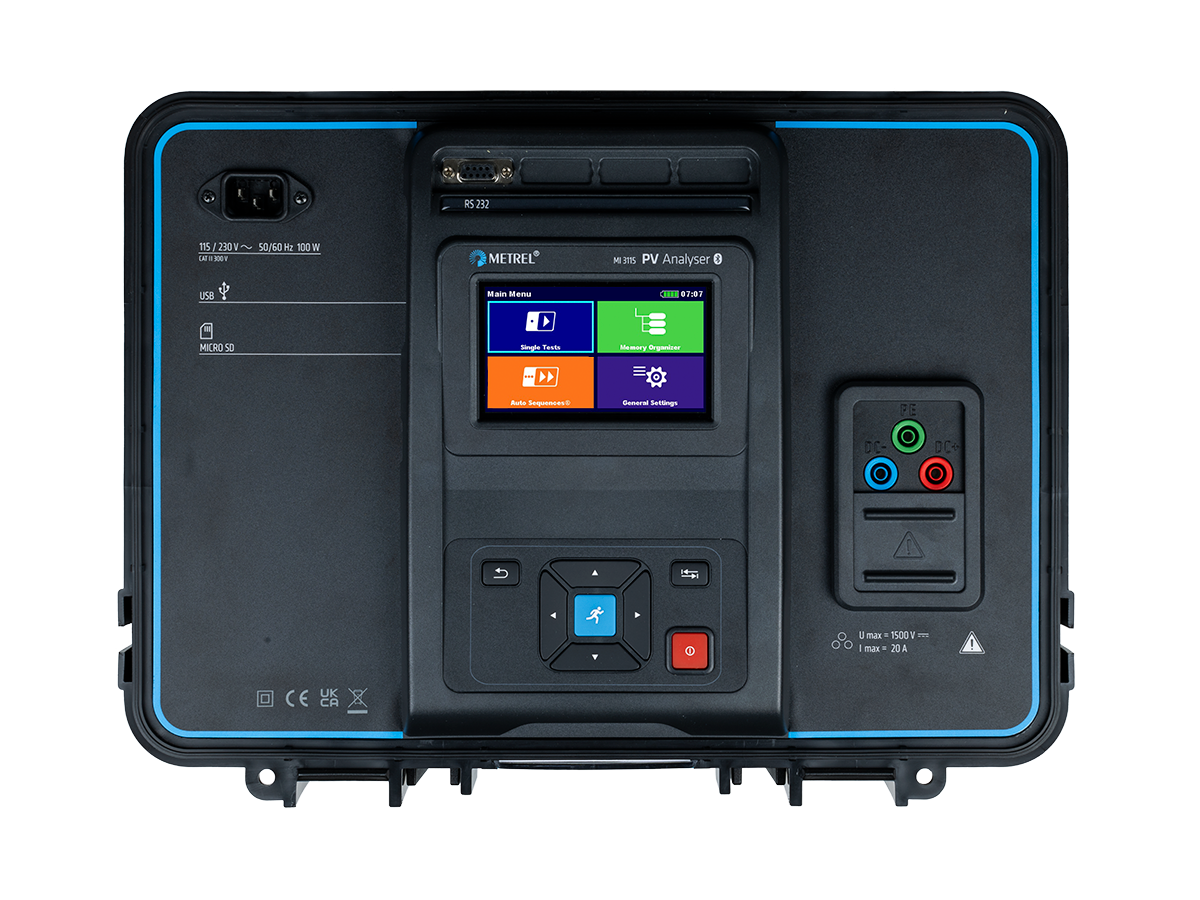

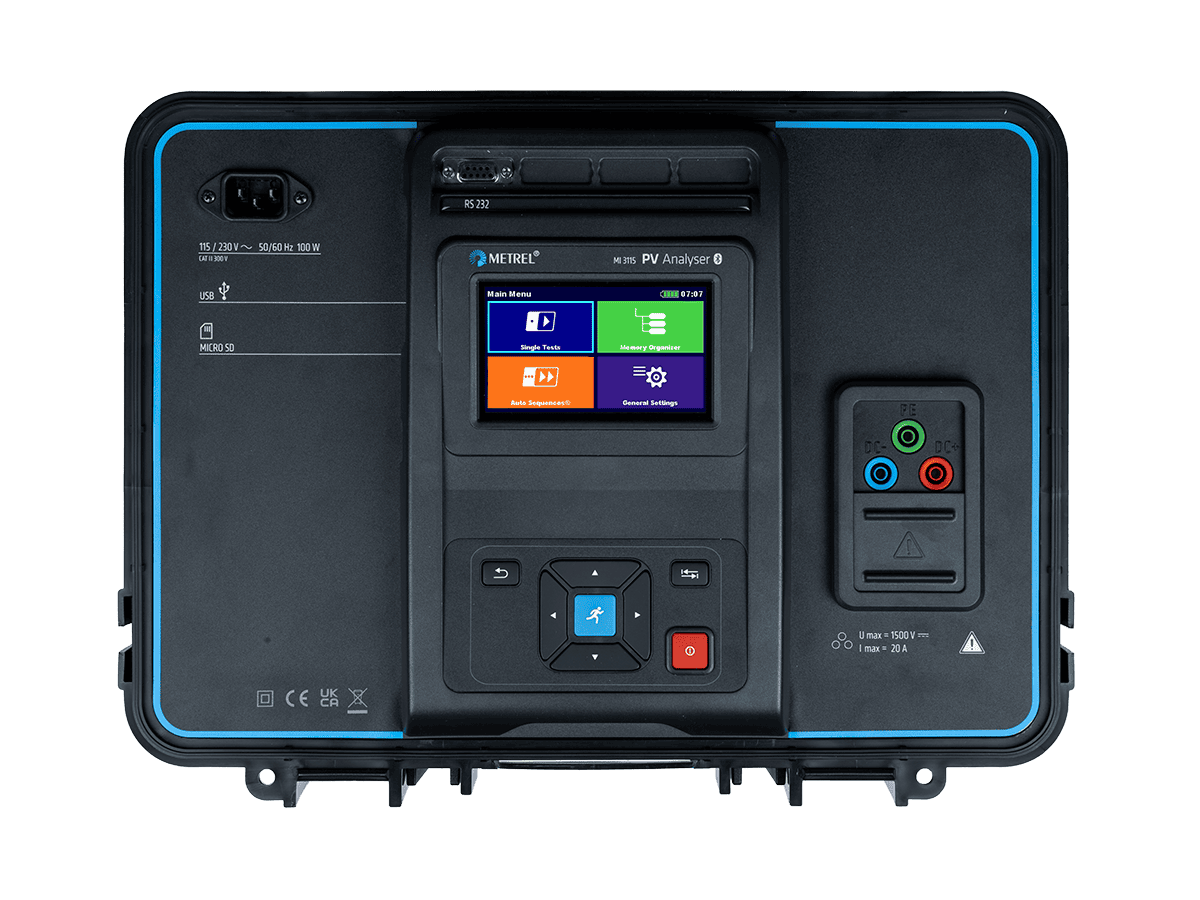

Metrel MI 3115 PV Analyser — PV-Prüfgerät mit I/U-Kennlinienmessung und WiFi-Ferneinheit

1500 V PV-Prüfung

Isolationswiderstand und I/U-Kennlinienaufnahme für Photovoltaikanlagen bis 1500 V DC – normkonform nach IEC 62446 / VDE 0126-23.

Kabellose WiFi-Ferneinheit

Echtzeitmessung von Bestrahlung und Modultemperatur über die drahtlose Ferneinheit A 1785 mit Referenzzelle und Temperatufühler.

Auto-Test STC-Extrapolation

Alle Prüfungen der Kategorie 1 (Isc, Uoc, Ins+, Ins−) mit einem Tastendruck. Automatische Umrechnung der Ergebnisse in STC-Standardwerte nach IEC/EN 60891.

Farb-Touchscreen & Moduldatenbank

Numerische und grafische Ergebnisdarstellung, integrierte PV-Moduldatenbank für den direkten Soll-/Ist-Vergleich – Memory-Organizer und microSD-Speicher inklusive.

PC-Software Metrel ES Manager (MESM)

Für die professionelle Dokumentation und erweiterte Auswertung steht die PC-Software Metrel ES Manager (MESM) kostenlos zur Verfügung. Sie ermöglicht das Erstellen von Messstrukturen, Upload/Download von Messdaten, fortgeschrittene I/U-Kurvenanalyse sowie die Erstellung normgerechter Prüfberichte.

Erfüllte Normen

IEC/EN 62446 / VDE 0126-23 – PV-Systeme: Prüfung, Dokumentation, Instandhaltung
EN 62466-1 / -2 – Netzgekoppelte Anlagen: Dokumentation, Inbetriebnahme, Inspektion, Wartung
IEC/EN 60891 – Temperatur- und Bestrahlungskorrektur von I/U-Kennlinien
IEC/EN 60364 – Errichten von Niederspannungsanlagen
IEC/EN 61557 – Elektrische Sicherheit in NS-Netzen bis 1000 V AC / 1500 V DC

Professionelle PV-Analyse – normkonform und vollständig

Das Metrel MI 3115 PV Analyser schließt die Lücke zwischen einfachen Messgeräten und hochpreisigen Spezialsystemen. Für Elektrofachbetriebe, PV-Errichter und Wartungsteams bietet es alles aus einer Hand: normkonforme Prüfung nach IEC 62446, kabellose Bestrahlungsmessung, Auto-Test und strukturierte Dokumentation – ohne Aufpreis für die PC-Software.

Parameter	Wert / Beschreibung
Max. DC-Spannung (Messung)	1500 V DC
Max. DC-Strom (Messung)	20 A
Isolationsprüfspannungen	250 V / 500 V / 1000 V / 1500 V
Max. Isolationswiderstand	200 MΩ
Durchgangsmessung (Schutzleiter)	bis 2 kΩ, max. Prüfstrom 200 mA (2-Draht)
Erdwiderstand	bis 2 kΩ
PV-Messungen	Isc, Uoc, Polarität, I/U-Kennlinie, Umpp, Impp, Pmax
STC-Extrapolation	Ja (IEC/EN 60891)
Kapazitätsmessmethode	Ja
Bestrahlungsmessung	Ja, über kabellose Ferneinheit (WiFi)
Modultemperaturmessung	Ja, über kabellose Ferneinheit
Auto-Test	AUTO PV (Isc, Uoc, Ins+, Ins−)
AUTOSEQUENCE	Ja, Profile und programmierbar
Display	Farb-Touchscreen (LCD, Hintergrundbeleuchtung)
Kommunikation	USB, RS232/PS2, Bluetooth, WiFi
Speicher	Intern + microSD
Schutzart	IP 40 / IP 54
Messkategorie	CAT II 300 V
Betriebshöhe	bis 4000 m
Spannungsversorgung	Akkus (im Lieferumfang) + Netzteil 115/230 V (50–60 Hz)
Abmessungen Haupteinheit (L×H×B)	420 × 180 × 330 mm
Gewicht Haupteinheit	6,8 kg
Abmessungen Ferneinheit (L×H×B)	140 × 80 × 230 mm
Gewicht Ferneinheit	1,0 kg
PC-Software	Metrel ES Manager (MESM), kostenlos

Artikelnummer	Bezeichnung	Menge
MI 3115	Messgerät MI 3115 PV Analyser	1
A 1785	Ferneinheit WL (kabellos, WiFi) mit Referenzzelle und Temperatufühler	1
A 1833	PV Temperatufühler	1
A 1834	PV Referenzzelle	1
A 1835	Klemme zum Anbringen des Zubehörs	2
S 2145	Set PV MC4-Adapter auf Bananenstecker	1
A 1790	Rote Prüfleitung, 3 m, 2,5 mm²	1
A 1790	Blaue Prüfleitung, 3 m, 2,5 mm²	1
A 1792	Grüne Prüfleitung, 3 m, 0,75 mm²	1
A 1509	Schwarze Prüfleitung, 50 m, 0,75 mm² (Rolle)	1
A 1012	Grüne Prüfleitung, 4 m, 0,75 mm²	1
A 1309	Krokodilklemme, grün	1
A 1014	Prüfsonde, schwarz	1
A 1015	Prüfsonde, blau	1
A 1016	Prüfsonde, rot	1
A 1727	USB-Kabel Typ A/B	1
A 1728	Stromkabel 2 m, 3×0,75 mm²	1
A 1551	Weich gepolsterte Tragetasche Größe L	1
A 1548	Stromversorgung 0,5 A / 12 V	1
A 1791	Trageriemen	1
S 2080	Aufladbare Batterien 1,2 V / 2100 mAh, Typ AA	6
—	Kalibrierschein für MI 3115	1
—	Kalibrierschein für A 1785	1
—	Benutzerhandbuch	1
MESM	PC-Software Metrel ES Manager — kostenloser Download	1
