Beschreibung
DWDM-OTDR im C-Band für RXT-1200

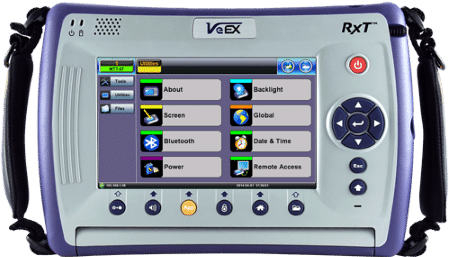

Das VeEX RXT-4111 ist das DWDM-OTDR-Modul für die RXT-1200-Plattform. Mit einem hochstabilen tunable Laser im C-Band (1525-1565 nm) unterstützt es bis zu 89 ITU-T-G.694.1-Kanäle bei 50 GHz Spacing, optional auch 100 GHz, 200 GHz und kundenspezifische Tabellen. Wavelength-Locker innerhalb ±2,5 GHz, Dynamikbereich bis 42 dB, bis zu 256.000 Samplingpoints und V-Scout Link Mapping qualifizieren DWDM-Strecken durch Multiplexer und OADMs in einem Tester.
- 01 Tunable DWDM-OTDR im kompletten C-Band — Bis 89 Kanäle bei 50 GHz Spacing nach ITU-T G.694.1. Auch 100/200 GHz und Custom-Tables. Wavelength-Locker stabil innerhalb ±2,5 GHz.
- 02 ROADM- und OADM-Charakterisierung — Multi-Pulse-OTDR mit V-Scout Link Mapping erkennt Splices, Connectors, Splitter und Macro-Bends auch durch DWDM-Multiplexer und reconfigurable OADMs.
- 03 Lightwave Innovation Award 4,5/5 — Ausgezeichnet als bestes DWDM-Test-Tool 2016 — Genauigkeit, Stabilität und Workflow-Integration in Fiberizer Cloud.
ROADM- und OADM-Charakterisierung
Beim Aufbau einer neuen DWDM-Strecke im C-Band tunt das RXT-4111 auf jeden ITU-T-G.694.1-Kanal bei 50 GHz Spacing, prüft Attenuation und Macrobending durch alle Multiplexer und OADMs hindurch und lokalisiert Splices und Connectors mit V-Scout Link Mapping. Trace-Files in SR-4731-Format gehen direkt nach Fiberizer Cloud.
- DWDM-Inbetriebnahme an Telco-, Mobile- und CATV-Backbone
- ROADM- und OADM-Verifikation an Metro- und Long-Haul-Strecken
- Wavelength-Provisioning ohne Service-Unterbrechung auf aktiven Channels
- End-to-End-Continuity-Tests mit stabiler DWDM Light Source vor Service-Turn-Up
Fazit
Bis 89 DWDM-Kanäle in einem Tester, Wavelength-Locker innerhalb ±2,5 GHz und V-Scout Link Mapping durch ROADM und OADM hindurch — ein OTDR für das ganze C-Band.
