Beschreibung
CWDM-OTDR für RXT-1200

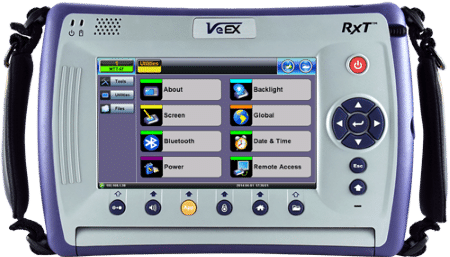

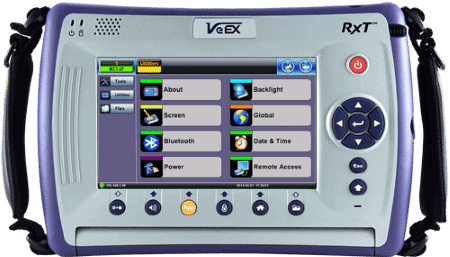

Das VeEX RXT-4112 ist das CWDM-OTDR-Modul für die RXT-1200-Plattform. ITU-T G.694.2 definiert 18 Wellenlängen von 1271 nm bis 1611 nm bei 20 nm Spacing — eine kostengünstige Alternative zu DWDM für viele Metro- und Regional-Anwendungen. Pro Modul werden bis zu 4 Wellenlängen unterstützt; verschiedene Test-Modul-Kombinationen erweitern die Auswahl. Mit Dynamikbereich bis 42 dB, bis zu 256.000 Samplingpoints und V-Scout Link Mapping qualifiziert das RXT-4112 CWDM-Multiplexer und OADMs in einem Tester. Telcordia-SR-4731-Trace-Files gehen direkt nach Fiberizer Cloud.
- 01 CWDM nach ITU-T G.694.2 — 18 Wellenlängen 1271-1611 nm bei 20 nm Spacing. Bis zu 4 Wellenlängen pro Modul, weitere Modul-Kombinationen verfügbar.
- 02 Dynamikbereich bis 42 dB — Long-Haul-tauglich durch CWDM-Multiplexer und OADM-Knoten. Bis 256.000 Samplingpoints, Event-Dead-Zone < 1 m.
- 03 All-in-One Optical-Toolkit — OTDR plus optionaler VFL, Optical Power Meter, CWDM Light Source über OTDR-Port und USB-Fiber-Inspection-Scope.
Metro und Regional CWDM-Tests
Bei der Inbetriebnahme einer CWDM-Strecke testet das RXT-4112 jede konfigurierte Wellenlänge gegen das ITU-T-G.694.2-Grid, qualifiziert Multiplexer und OADM-Knoten und liefert Pass/Fail-Reports direkt aus dem Modul. Trace-Files in SR-4731-Format gehen nach Fiberizer Cloud.
- CWDM-Inbetriebnahme an Metro- und Regional-Backbones
- OADM-Verifikation und Wellenlängen-Provisioning
- End-to-End-Continuity-Tests mit stabiler CWDM Light Source vor Service-Turn-Up
- Telco-, Mobile- und CATV-Operator-Workflows mit CWDM-Technologie
Fazit
18 CWDM-Wellenlängen, bis 42 dB Dynamikbereich, V-Scout durch Multiplexer und OADM hindurch — eine kostengünstige Alternative zur DWDM-Komplexität für Metro- und Regional-Netze.
