Beschreibung
Maschinen- und Schaltschrankprüfung mit HV-Test bis 5,1 kV

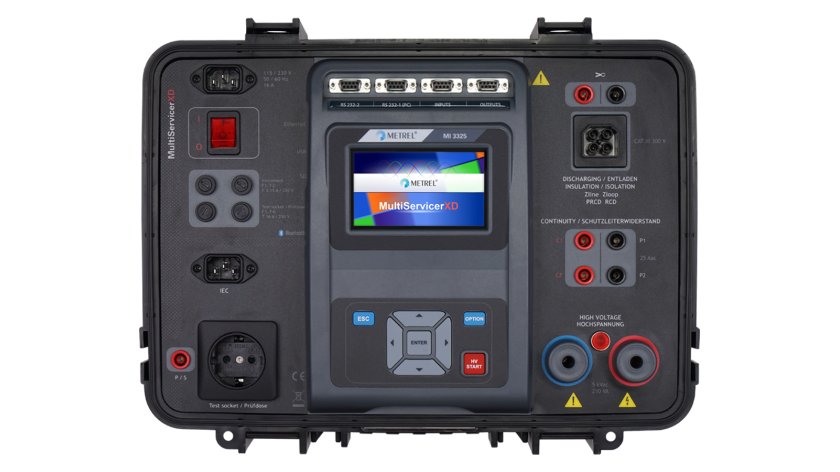

Der Metrel MI 3325 MultiServicerXD vereint Maschinen-, Schaltschrank- und Schweißgeräte-Prüfung in einem mobilen Koffergerät. HV-Prüfspannung AC 100 V bis 5,1 kV (250 VA), vollständiger RCD-Test (AC, A, F, B, B+) und Vier-Leiter-Schutzleitermessung mit 0,2/4/10/25 A decken Erst-, Wiederholungs- und Fertigungslinien-Prüfung in einem Gerät ab.
Drei Highlights auf einen Blick
- HV-Prüfung bis 5,1 kV AC mit 250 VA, programmierbar in 10-V-Schritten, Kurzschlussstrom > 200 mA
- RCD-Test alle Typen AC, A, F, B, B+ inkl. PRCD/PRCD-K/PRCD-S mit Berührungsspannung und Auslösezeit
- AUTO SEQUENCE mit vordefinierten Prüfabläufen plus eigene Sequenzen über MESM-Software
Kernnutzen im Überblick
Acht Funktions-Bausteine die den MultiServicerXD vom Standard-Prüfgerät abheben.
- HV-Prüfung AC 100 V bis 5,1 kV mit 250 VA Ausgang
- 4-Leiter-Schutzleitermessung mit 0,2 / 4 / 10 / 25 A
- RCD-Test alle Typen AC, A, F, B, B+, PRCD/-K/-S inkl. AUTO
- Schweißgeräte-Prüfung nach EN 60974-4 mit Adapter A 1422
- Isolationswiderstand bis 1000 V (50/100/250/500/1000 V)
- Z Loop / Zs RCD / Z Line Schleifenimpedanz mit Z AUTO
- Funktionsprüfung P/S/Q-Leistung, cos phi, Frequenz, THdU, THdI
- 8 GB microSD integriert, erweiterbar auf 32 GB
Maschinen-, HV- und RCD-Prüfung in einem Koffer macht den Prüfablauf per AUTO SEQUENCE wiederholbar und dokumentierbar.
Vier typische Anwendungsfälle
Wie der MI 3325 MultiServicerXD im Werkstatt-, Schaltschrank- und Fertigungs-Alltag eingesetzt wird.
Sicherheitsprüfung Werksmaschinen EN 60204-1
Erstprüfung neuer Maschinen mit Schutzleiter-Widerstand bei 10 A oder 25 A, Isolationswiderstand und Spannungsfestigkeit bis 5,1 kV – alles in einem Gerät, AUTO SEQUENCE führt durch den Ablauf.
Wiederkehrende Schaltschrankprüfung EN 61439-1
Periodische Prüfung mit 4-Leiter-Schutzleitertest 25 A, Isolation, RCD-Auslösung und Spannungsmessung an drei Phasen. IP54-Koffer macht das Gerät baustellentauglich.
Lichtbogenschweißgeräte EN 60974-4
Mit Adapter A 1422 erweitert sich der MI 3325 auf Schweißgeräte-Prüfung. Schutzleiter, Isolation, Leerlaufspannung und vorgeschriebene Sequenzen automatisch.
Periodische Prüfung in der Fertigungslinie
Eigene AUTO SEQUENCEs in MESM-Software erstellen, auf das Gerät laden und an jedem Werkstück per Touchscreen prüfen. Bluetooth/Ethernet übergibt direkt ans MES.
Fazit
Der MI 3325 MultiServicerXD deckt mit HV-Prüfung bis 5,1 kV, vollständigem RCD-Test und 4-Leiter-Schutzleitermessung das gesamte Spektrum von Maschinen- bis Schweißgeräte-Prüfung in einem Koffer ab. AUTO SEQUENCE plus MESM-Software machen den Prüfablauf reproduzierbar und dokumentierbar.
messkom liefert das Gerät als langjähriger Metrel-Fachhandel inklusive deutschsprachiger Beratung aus Mauern bei München, Erst- und Folgekalibrierung sowie Geräte-Einweisung auf Wunsch vor Ort.
