Beschreibung
OSA für CWDM und DWDM

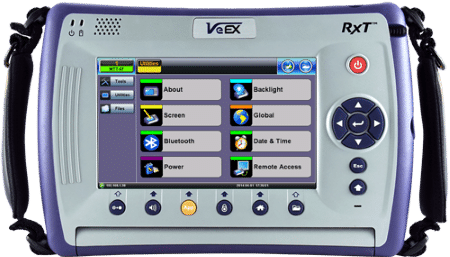

Das VeEX RXT-4500 OSA-Modul ist der Kompromiss zwischen einem vollwertigen Optical Spectrum Analyzer und einem reinen Channel-Analyzer. Es vermisst Wellenlänge, Kanal-Power und OSNR mit Labor-naher Genauigkeit (±50 pm Wellenlängen-Genauigkeit, > 50 dB Dynamikbereich, > 35 dB OSNR-Bereich). MEMS-Tuning ohne bewegliche Teile macht das Modul feldtauglich, robust und periodische Kalibrierung obsolet. Bis 160 Channels werden simultan erfasst, das komplette Spektrum in unter 7 Sekunden.
- 01 OSA für CWDM und DWDM in einem Modul — Bis 160 Channels simultan, DWDM-Spacing bis 50 GHz, CWDM nach G.694.2. Channel-Power, In-band OSNR, Wellenlängen-Drift gegen ITU-Grid in einem Sweep.
- 02 Athermal MEMS-Design — Keine beweglichen Teile, robust für Feld- und Labor-Einsatz. Periodische Kalibrierung nicht nötig — Athermal Design hält die Genauigkeit über den ganzen Temperaturbereich.
- 03 Labor-Genauigkeit feldtauglich — ±50 pm Wellenlängen-Genauigkeit, > 50 dB Dynamikbereich, > 35 dB OSNR-Bereich, < 0,3 dB PDL. EDFA-Gain-Tilt mit < 1 dB Unsicherheit messbar.
Athermal MEMS für den Feldeinsatz
Bei der Inbetriebnahme einer 80-Kanal-DWDM-Strecke vermisst das RXT-4500 OSA in unter 7 Sekunden alle Kanäle simultan. Channel-Power, In-band OSNR und Frequency-Delta gegen das ITU-Grid werden automatisch dokumentiert. EDFA-Gain-Tilt und Power-Equalization werden in einem Sweep verifiziert.
- DWDM-Netz-Inbetriebnahme im C-Band und C+L-Band
- CWDM-Channel-Verifikation und Wellenlängen-Provisioning
- EDFA-Gain-Tilt und Polarization-Dependent-Loss Tests
- ROADM- und OADM-Charakterisierung mit non-intrusivem 20-dB-Monitor-Tap
Fazit
Bis 160 DWDM-Kanäle in unter 7 Sekunden, ±50 pm Wellenlängen-Genauigkeit, > 50 dB Dynamikbereich, MEMS ohne bewegliche Teile — Labor-Genauigkeit für den Feldeinsatz.
