VeEX FX180X

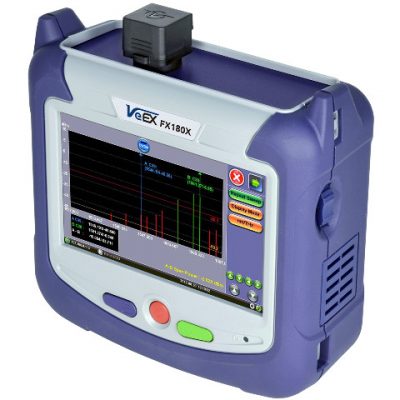

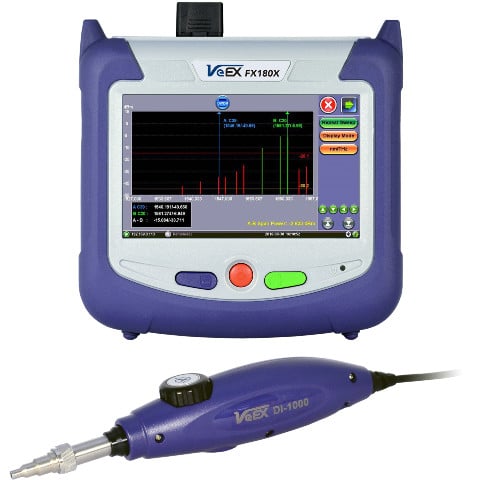

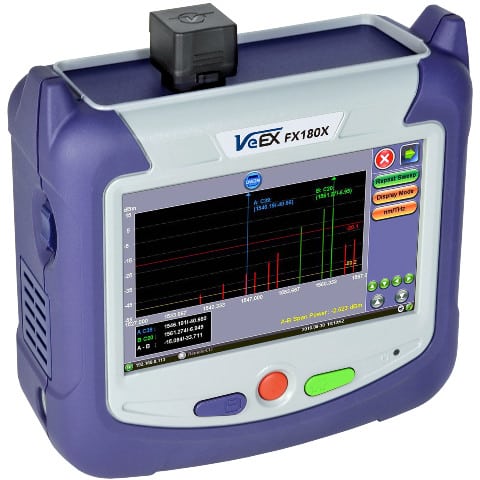

Dieser Compact Channel Checker überprüft  CWDM- oder DWDM-Kanäle und deren Leistung. Testen Sie gleichzeitig alle 18 CWDM-Kanäle oder 97 DWDM-Kanäle C14-62 in einem einzigen Test. Dieser kompakte, robuste Tester misst die Wellenlänge / Frequenz der einzelnen Kanalspitzen und die gesamte zusammengesetzte Leistung. Optional ist auch ein Glasfaserkabel zur Überprüfung der Steckverbinder erhältlich.

Beschreibung

  • Robustes Handheld-Design für Feldumgebungen
  • Hochauflösender 5-Zoll-TFT-Farb-Touchscreen für einfache Anzeige
  • Schnelle Startzeit
  • Grundfunktionstasten und Touchscreen für einfache Bedienung und schnelle Tests
  • Interner Datenspeicher mit 8G Speicher
  • Micro-USB-OTG-Schnittstelle für Flash-Laufwerke, Anschluss der Glasfaserinspektionssonde und Testdatenübertragung
  • Wiederaufladbarer Lithium-Polymer-Akku mit Kapazitätsanzeige, Niederspannungsalarm und Auto-Off-Funktion
  • > 9 Stunden Dauerbetrieb ohne Aufladen der Batterien
  • Optionale integrierte WiFi-Option zum Durchführen von Software-Upgrades
  • Optionale integrierte Bluetooth-Option zum Koppeln mobiler Geräte
  • Optionales OTG zu Ethernet für die Netzwerkverbindung

Key Features

Optische Prüfung

  • Einfache Operation
  • Schnelle Messzeit <5 Sekunden
  • DWDM ITU-T G.694.1 Kanäle 14-62 oder CWDM ITU-T G.694.2 von 1271 bis 1611 nm
  • Balkendiagramm- oder Tabellenansichtsmodi
  • Unterstützt DWDM-Kanalraster bis 50 GHz
  • Ideal für Remote-PHY-Bereitstellungen
  • Aktive Kanal-Pass / Fail-Erkennung
  • Pass / Fail-Level-Schwelle
  • A / B-Kanalmarkierungen
  • Eingebaute Wellenlängenreferenz
  • Kontinuierliche Prüfung
  • Generieren und speichern Sie Testergebnisse im HTML-Dateiformat
  • Hohe Wellenlängengenauigkeit
  • Dynamischer Messbereich: ≥ 65 dB
  • Niedriger polarisationsabhängiger Verlust (PDL)

Downloads

Icon

Release Notes | FX180X OCC 01.00.0113

1 Datei(en) 159.62 KB
Download

Icon

Software FX180X

1 Datei(en) 12.00 KB
Download

Achtung:
Führen Sie KEIN Downgrade der aktuell auf Ihrer Testplattform oder Ihrem Modul installierten Softwareversion durch, es sei denn, dies wurde ausdrücklich von einem VeEX-Kundendienstmitarbeiter angewiesen. Ihr neues Test-Set wurde möglicherweise mit einer neueren Version geliefert. Überprüfen Sie für Software-Upgrades die aktuellen Versionen Ihres Test-Sets, um sicherzustellen, dass es sich bei der hier veröffentlichten Software um eine neuere Version handelt, und lesen Sie die Versionshinweise für die empfohlenen Plattformversionen sorgfältig durch.

Icon

Specification Sheet FX180X

1 Datei(en) 848.61 KB
Download
Icon

User Guide: EZ Remote Cloud Service Introduction

1 Datei(en) 1.49 MB
Download
Icon

V150 USB File Access Guide

1 Datei(en) 581.41 KB
Download

User Manual:

Icon

FX180X Channel Checker User Manual

1 Datei(en) 940.60 KB
Download
Icon

V150 Platform Manual

1 Datei(en) 3.39 MB
Download
