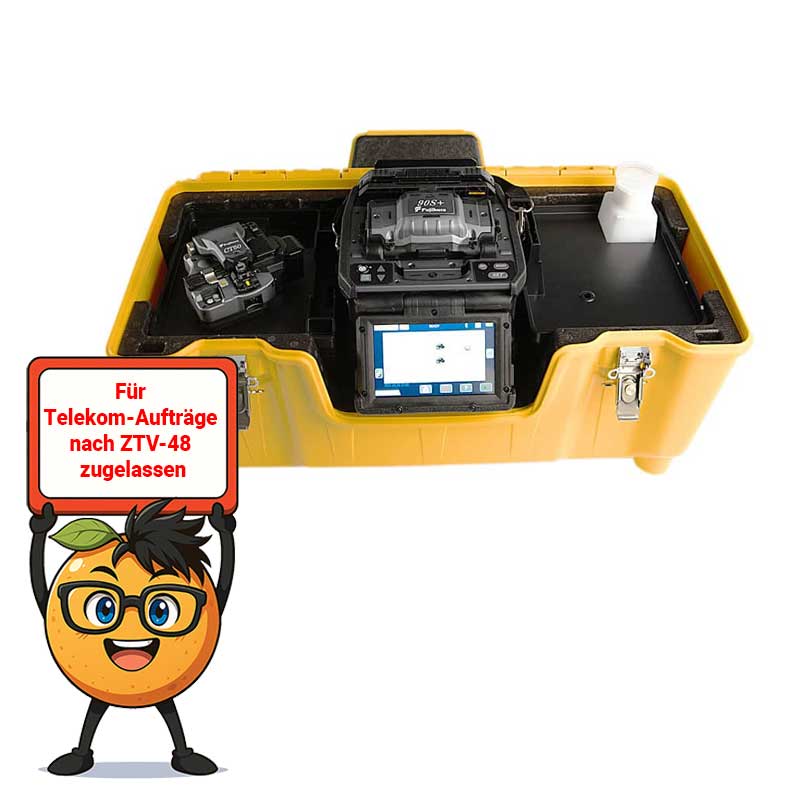

Fujikura 90S+ Fusionsspleißgerät

  • Aktive Kernzentrierung für Einzelfasern
  • Faser Erkennungsfunktion
  • Einfache Positionierung der Spleissschutztüllen
  • Schnellere Automatikfunktion

Beschreibung

Das 90S+ Fusionsspleißgerät – Präzision und Effizienz auf höchstem Niveau

Das 90S+ Fusionsspleißgerät von Fujikura stellt eine neue Referenz im Spleißgerätemarkt dar. Dieses Gerät wurde speziell entwickelt, um den hohen Anforderungen in Telekommunikations- und Glasfasernetzwerken gerecht zu werden. Das 90S+ Fusionsspleißgerät ist nicht nur für seine Präzision bekannt, sondern auch für seine Geschwindigkeit und Langlebigkeit. Ausgestattet mit modernster Technologie ermöglicht es eine effiziente Verarbeitung von Einzelfasern wie Singlemode- (SM) und Multimode-Fasern (MM).

Schnelligkeit und Langlebigkeit des 90S+ Fusionsspleißgeräts

Dank des schnellen Fast-Modus kann das 90S+ Fusionsspleißgerät Spleiße in nur 7 Sekunden durchführen. Mit einer beeindruckenden Elektrodenlebensdauer von etwa 5.000 Spleißen reduziert es zudem Wartungsaufwände und Kosten. Es ist ideal für Techniker, die täglich eine hohe Anzahl an Verbindungen herstellen müssen. Die Telekom-Zulassung macht es für alle Anwendungen im deutschen Markt geeignet und gibt zusätzliche Sicherheit.

Fortschrittliche Technologien für präzises Spleißen

Das 90S+ Fusionsspleißgerät nutzt Fujikuras Active Fusion Control Technologie, die die Qualität der Faseroberfläche analysiert und den Lichtbogen optimal anpasst. Dies garantiert niedrige Spleißdämpfungen und zuverlässige Verbindungen. Mit der Active Blade Management Technologie kommuniziert das Gerät zudem mit dem Trenngerät CT50, um automatisch die Schneidradposition anzupassen. Diese innovative Funktion verlängert die Lebensdauer des Schneidrads und verbessert die Schnittqualität.

Automatisierte Funktionen für einfaches Arbeiten

Das 90S+ Fusionsspleißgerät ist mit automatisierten Funktionen ausgestattet, die den Arbeitsablauf erleichtern. Der automatische Windschutz und die Heizkammer beschleunigen den gesamten Spleißprozess und sorgen für eine effiziente Bedienung. Das robuste, stoßfeste Design sowie der Schutz vor Staub und Regen machen das Gerät ideal für den Einsatz unter anspruchsvollen Bedingungen.

Vorteile des 90S+ Fusionsspleißgeräts im Überblick

  • Schnelle Spleißzeit: 7 Sekunden im Fast-Modus für schnelle Ergebnisse
  • Hohe Lebensdauer: Bis zu 5.000 Spleiße pro Elektrodenpaar
  • Optimale Präzision: Dank der Active Fusion Control und Active Blade Management Technologie
  • Robustes Design: Ideal für schwierige Umgebungen und intensive Einsätze
  • Telekom-zugelassen: Perfekt für den deutschen Markt und viele andere Anwendungsbereiche

Das 90S+ Fusionsspleißgerät bietet somit eine ideale Kombination aus Präzision, Schnelligkeit und Langlebigkeit. Es ist die perfekte Wahl für Fachleute, die zuverlässige und langlebige Verbindungen in Glasfasernetzwerken benötigen.

Eigenschaften

Der neue Spleissplatz 90S+ von Fujikura hat diese Eigenschaften:

  • Kernzentrierendes 3-Achs-Fusions-Spleissgerät
  • Telekom-zugelassen für alle Anwendungen
  • mit der neuen „Active Fusion Control Technologie“
  • mit der bewährten „Active Blade Management Technologie“
  • Mit neuer Faserklammer für Standard und Loose-Tube Fasern (einfach umschalten)
  • Optimale Spleisse durch automatische Lichtbogenkalibrierung
  • Robust, zuverlässig und abgestimmt mit dem Know-how eines Faserherstellers
  • Kompakter gelber Arbeitskoffer mit vielen sehr benutzerfreundlichen Funktionen
  • Das PAS Prinzip mit 2 CCD Kameras unterstützt die Fasererkennung und wählt das auf die Anwendung abgestimmte Spleissprogramm
  • Anzeige und Speicherung der SpleissdämpfungIntegrierte Heizkammer
  • mit Gurt
  • mit Stativgewinde
  • Freie Faserlänge: 5-16 mm
  • Getestet auf Stoß (Falltest), Regen- und Staubdichtigkeit
  • Garantie 90S+: 24 Monate

Technische Daten

  • 90S+ Spezifikationen:
    Faser Ausrichtemethode
    Kernzentrierung
  • Anzahl spleissbarer Fasern
    Einzelfasern
  • Geeignete Fasern
    Singlemode Fasern
    Multimode Fasern
    Cladding Durchmesser 80 bis 150μm *1
  • Geeignetes Coating
    Faserklammer
  • Coating Durchmesser
    Max. 3000μm
  • Freie Faserlänge
    5 bis 16mm *1
  • Spleiss-Leistungsfähigkeit
    • Spleissdämpfung
      ITU-T G.652 : Durchschnitt 0,02dB
      ITU-T G.651 : Durchschnitt 0,01dB
      ITU-T G.653 : Durchschnitt 0,04dB
      ITU-T G.654 : Durchschnitt 0,04dB
      ITU-T G.655 : Durchschnitt 0,04dB
      ITU-T G.657 : Durchschnitt 0,02dB
  • Spleisszeit
    • SM FAST Modus : Durchschnitt 7 bis 9sec.
      AUTO Modus : Durchschnitt 14 bis 16sec.
  • Geeignete Spleissschutztüllen
    • Tüllentyp
      Schrumpfspleissschutz
    • Tüllenlänge
      Max. 66mm
    • Durchmesser
      Max. 6,0mm vor dem Schrumpfen
  • Heizleistung
    • Heizzeit
      60mm slim Modus : Durchschnitt 9 bis 10sec.
      60mm Modus : Durchschnitt 13 bis 15sec.
  • Faserzugtest
    • Ca. 2,0N
  • Elektrodenlebensdauer
    • Ca. 5000 Spleisse
  • Physikalische Eigenschaften
    • Breite B Ca.170mm ohne Projektion
      Tiefe T Ca.173mm ohne Projektion
      Höhe H Ca.150mm ohne Projektion
      Gewicht Ca. 2.8kg inclusive Akku
  • Umweltbedingungen
    • Temperatur
      Betrieb : -10 bis 50 Grad C
      Lagerung : -40 bis 80 Grad C
    • Luftfeutigkeit
      Betrieb : 0 bis 95%RH nicht kondes.
      Lagerung : 0 bis 95%RH nicht kondes.
      Höhe Max. 5000m
    • AC Adapter Eingang
      AC100 to 240V, 50/60Hz, Max. 1,5A
  • Akkupack
    Typ Aufladbarer Lithium Ionen Akku
    Ausgang Ca. DC14,4V, 6380mAh
    Kapazität *6 Ca. 300 Spleiss-/Heizzyklen
  • Temperatur
    Aufladen : 0 bis 40 Grad C
    Langzeitlagerung: -20 bis 30 Grad C
    Lebensdauer Ca. 500 Ladezyklen
  • Display
    LCD Monitor TFT 4,9” Touchscreen
    Vergrößerung Ca. 200 bis 320x
  • Beleuchtung
    V-Nuten LED Lampe
  • Schnittstellen
    • PC:
      USB2.0 Mini B typ

      • External LED lamp
        USB2.0 A Typ
        Ca. DC5V, 500mA
      • Ribbon Stripper
        Mini DIN 6 Pin DC 12V, Max. 1A
      • Wireless
        Bluetooth 4.1 LE
  • Datenspeicher
    • Splice mode
      100 Spleiss Modi
    • Heat mode
      30 Heiz Modi
    • Splice result
      20000 Spleisse
    • Splice image
      100Bilder
  • Schraubgewinde für Stativ
    1/4-20UNC
  • Weitere Funktionen
    • Automatikfunktionen
      Spleißmodus auswählen durch Fasertypanalyse
      Fusion kontrolle
      Windschutz : Öffnen/Schließen
      Faserklammern : Öffnen
      Heizofen : Öffnen/Schließen
      Ofenklemmen : Öffnen/Schließen
    • Bedienungsanleitung
      Video & PDF onboard im Spleissgerät
    • Faserklammer
      Mit Positionierhilfe für Spleissschutz
    • Elektroden
      Werkzeuglos wechselbar

Datenblätter

Angebot, Anfrage / Teststellung
